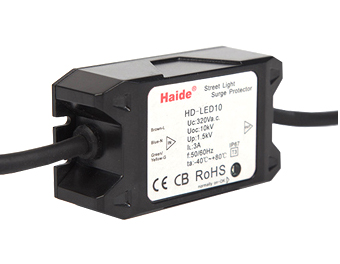

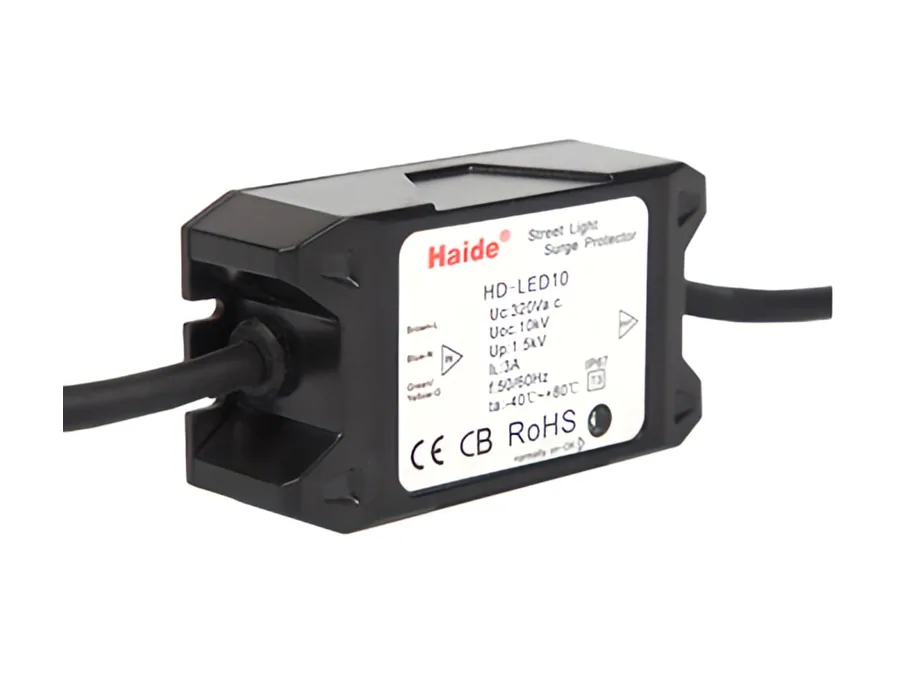

LED电源防雷器 HD-LED10
LED电源防雷产品所属分类
螺丝固定安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
HD-LED10 产品规格书（PDF）可直接下载；需要选型报价可在线留言。
下载 PDF 规格书LED电源防雷器 HD-LED10
性能简介：
本产品核心部件采用进口名牌浪涌吸收器件，经严格筛选，性能优越，质量稳定，外壳为阻燃热塑性材料，环氧树脂封装，体积小，安装方便；为LED供电线路提供高可靠的防雷防过压保障。产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。适用于LED供电系统电源线路的防雷保护。此款产品串联安装，选型时候需要注意后端设备功率要求。
技术参数表：
| 型 号 | HD-LED10 |
|---|---|
| 认证标准 | CB、RoHs |
| 依据EN61643-11,SPD | Ⅲ级 |
| 依据IEC61643-11，SPD | Ⅲ级 |
| 依据GB 18802.1-2011,SPD | Ⅲ级 |
| 产品执行标准 | GB18802.1-2011, EN61643-11, IEC61643-11 |
| 标称工作电压Un | 110-277V |
| 最大持续工作电压Uc | 150-320V |
| 标称放电电流In（8/20us） | 5KA |
| 最大放电电流Imax（8/20us） | 10KA |
| 最大冲击电压Uoc | 10KV |
| 电压保护水平Up | 1.2KV |
| 漏电流Ir | ＜5uA |
| 响应时间Ta | ＜25ns |
| 保护等级 | IP67 |
| 额定负载电流IL | ≤10A |
| 外壳材料 | 防火阻燃性材料 |
| 接线方式 | 串联 |
| 故障指示 | 可选 |
| 防水功能 | 是 |
| 接口形式 | 引线/端子 |

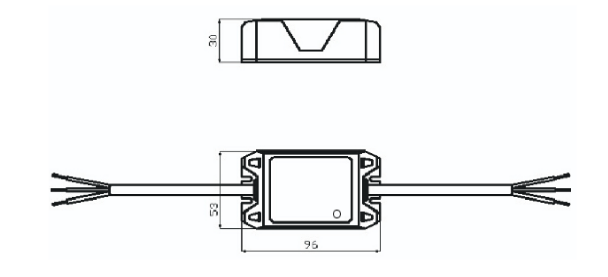

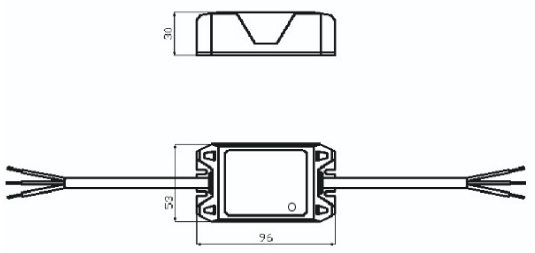

| 外形尺寸 | 96*53*30mm |
| 是否适用户外 | 是 |
| 工作温度范围Tup | -40℃至+70℃ |
| 型 号 | HD-LED10 |
| 认证标准 | CB、RoHs |
| 依据EN61643-11,SPD | Ⅲ级 |
| 依据IEC61643-11，SPD | Ⅲ级 |
| 依据GB 18802.1-2011,SPD | Ⅲ级 |
| 产品执行标准 | GB18802.1-2011, EN61643-11, IEC61643-11 |
| 标称工作电压Un | 110-277V |
| 最大持续工作电压Uc | 150-320V |
| 标称放电电流In（8/20us） | 5KA |
| 最大放电电流Imax（8/20us） | 10KA |
| 最大冲击电压Uoc | 10KV |
| 电压保护水平Up | 1.2KV |
| 漏电流Ir | ＜5uA |
| 响应时间Ta | ＜25ns |
| 保护等级 | IP67 |
| 额定负载电流IL | ≤10A |
| 外壳材料 | 防火阻燃性材料 |
| 接线方式 | 串联 |
| 故障指示 | 可选 |
| 防水功能 | 是 |
| 接口形式 | 引线/端子 |
| 外形尺寸 | 96*53*30mm |
| 是否适用户外 | 是 |
| 工作温度范围Tup | -40℃至+70℃ |
安装方法：
1）保护器的电压参数与设备工作参数不符时，可能影响线路的工作，建议选型时确定设备工作电压。
2）由于保护器为串联安装，对于某些功率设备相对较大设备，还应确定其他工作电流。
3）电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
