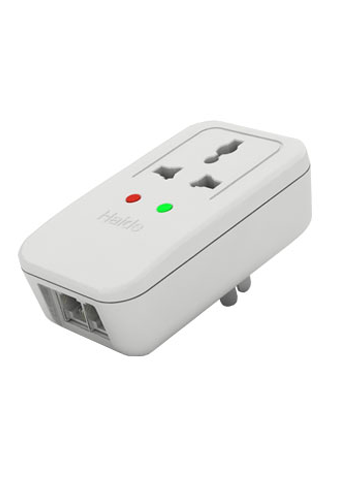

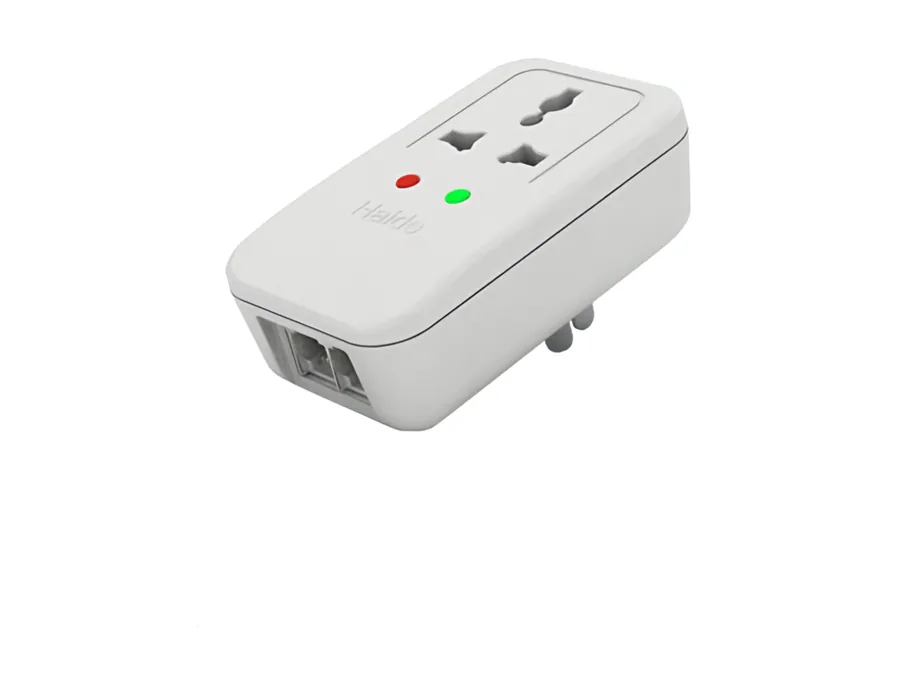

家庭装电源防雷插座 HD-D220CZ
插座系列防雷产品所属分类
桌面/壁挂安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
HD-D220CZ 产品规格书（PDF）可直接下载；需要选型报价可在线留言。
下载 PDF 规格书性能简介：
本系列产品适用于单相电源线路的雷电及电涌的精细保护，国家标准通用插孔设计，多形状电源插口，特别适用于家庭等简单的雷电防护，内置自动保护装置，可以自动断开因雷击过热或击穿，而保护电子设备工作正常，并带有劣化指示功能灯，双接地端子，可通过防雷插座内的接地导线接地，如果接地效果不好，可通过特有的外置接地端子接地。
技术参数表：
| 型号 | 单口家庭装电源防雷插座 | |||
|---|---|---|---|---|
| 型号 | 电源防雷保护 | 附加网络防雷功能 | 附加电话防雷功能 | 附加电视防雷功能 |
| 型号 | HD-D220CZD | HD-D220CZ-RJ45 | HD-220CZ-RJ11 | HD-D220CZ-TV |
| 标称工作电压Un | 220V | 5V | 180V | |
| 最大持续工作电压Uc | 275V | 6.8V | 200V | |
| 标称放电电流In（8/20us） | 5KA | 2.5KA | 2.5KA | 2.5KA |
| 最大放电电流Imax（8/20us） | 10KA | 5KA | 5KA | 5KA |
| 电压保护水平Up | 600V | （X-X）≤70V | （X-X）≤400V | 400V |
| 电压保护水平Up | 600V | （X-G）≤400V | （X-G）≤400V | 400V |
| 最大后备保险丝强度 | 10A | |||
| 插入电阻 | ≤1Ω | ≤4Ω | ||
| 插入损耗 | ≤0.2dB | |||
| 保护线路 | 1、2、3、6线 | 2、3线 | ||
| 数据传输速度Vs | 100Mbps | |||
| 带宽 | 2MHZ | 860MHZ | ||
| 响应时间Ta | ≤25ns | ≤1ns | ≤1ns | ≤100ns |
| 接线方式 | 万用插孔 | RJ45 | RJ11 | CATV/公制F头 |
| 工作温度范围Tup | -40℃至+70℃ | |||
| 工作状态指示 | 绿灯正常指示，红灯故障指示 | |||
| 保护等级 | IP20 | |||
| 外形尺寸 | 58*119*63mm | |||
| 外壳材料 | 防火阻燃性材料 | |||

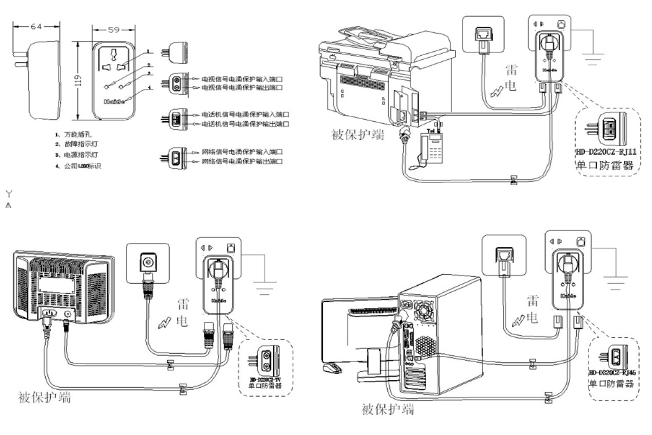

安装方法：
避雷器先插入供电插座，用电设备再从避雷器插孔取电，请确保墙壁插座的地线有良好的接地（推荐接地电阻≤4Ω）。
