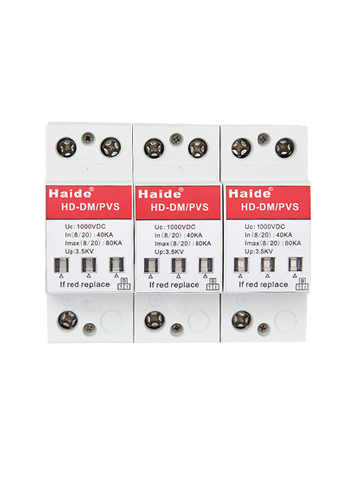

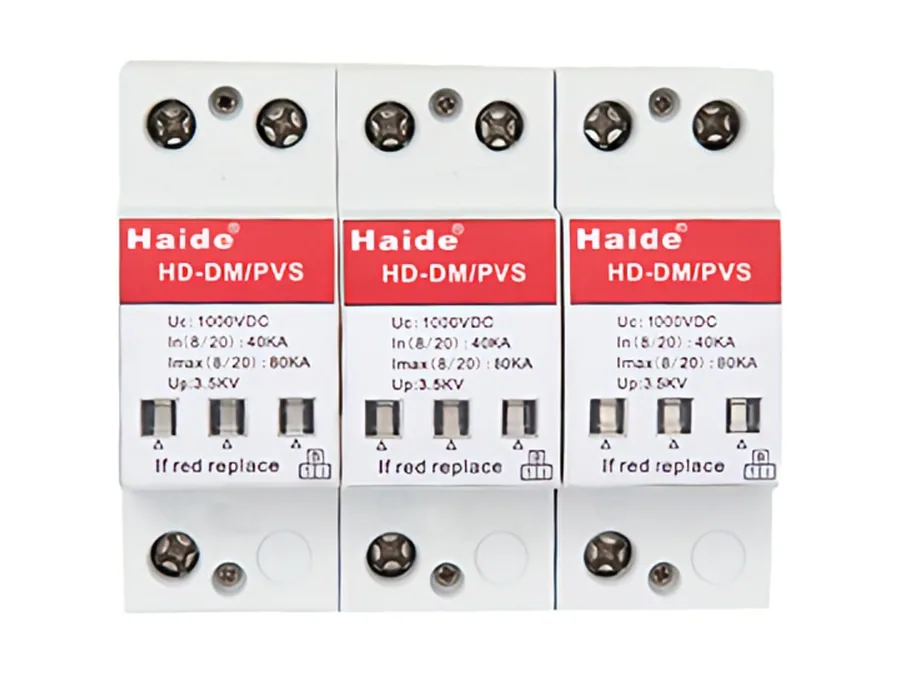

光伏电源防雷器 HD-DM/PVS
光伏系列防雷器所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
HD-DM/PVS 光伏防雷器产品规格书（PDF）可直接下载；需要选型报价可在线留言。
下载 PDF 规格书性能简介：
核心器件采用最新大容量浪涌吸收元件――氧化锌压敏电阻，经严格老化筛选，确保每一阀片质量稳定。
本系列产品功能齐全，具备正常或失效指示功能，并加装过流过热脱扣机制，符合电气安全标准。模块化封装，标准导轨卡装，安装维护极为方便。可插拔更换模块，维护或测试时无需断电。本系列产品具有性能稳定、通流容量大、输出残压低、快速响应时间等特点，适用于600V~1000V直流电源系统（太阳能光伏发电系统）防雷和过电压保护。
技术参数表：
| 型 号 | HD-DM/PVS |
|---|---|
| 标称工作电压Un | 750VDC |
| 最大持续工作电压Uc | 1000VDC |
| 标称放电电流In （8/20ms） | 40KA |
| 最大放电电流Imax （8/20ms） | 80KA |
| 电压保护水平Up | <3.5KV |
| 响应时间tA | ≤25ns |
| 前置过流保护 | 63A |
| 故障指示 | 具备 |
| 保护等级 | Ip30 |

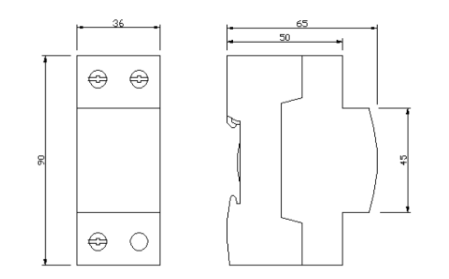

| 外形尺寸 | 81×62×90mm |
| 外壳材料 | 阻燃热塑性材料 |
| 工作温度 | -40°C～+80°C |
| 接线方式 | 并联 |
| 保护模式 | L（+）-N，L（+）PE，N（-）-PE |
主要特点：1、具有过热、过流双重自保护电路。2、模块化设计，标准导轨安装。3、有劣化显示窗口，正常时为绿色窗口，损坏时自动转换为红色窗口。4、可选遥信告警装置，利于远程监控。5、通流容量大、输出残压低、响应时间快≤25ns。
注意事项：接线时应先接地线，再接负极线，最后连接正极线；正极线和负极线应采用10mm²以上多股软铜线连接防雷器，地线应采用16mm²以上多股软铜线连接。
安装方法：
1）远距离架空进线在进入建筑物时将零线重复接地。
2）由于保护为并联安装，故不需要考虑后端设备功率。
3）电源相线（L）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
4）保护器的电压参数于设备工作参数不符时，可能影响线路的工作，建议选型时确定设备工作电压。
