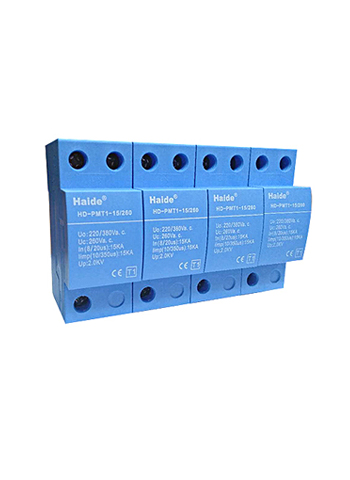

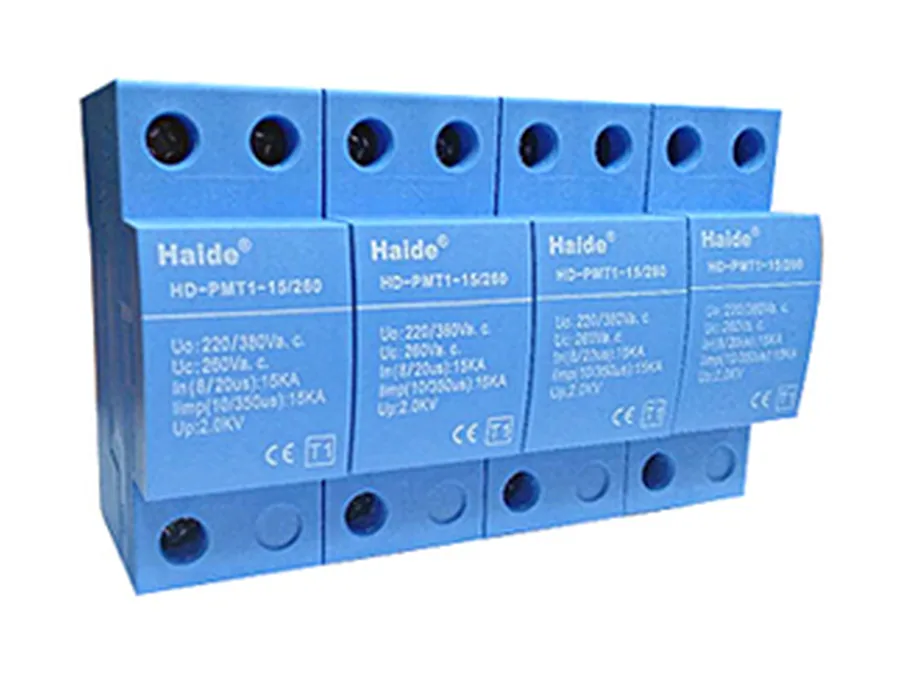

I级配电电源防雷模块 HD-PMT1-**
模块电源防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
I级配电电源防雷模块
性能简介：
本系列产品主要应用于主配电系统的I级雷电涌保护器。具有雷电承受能力，电压保护水平低，故障率极低，无漏流，断续流能力强，无电弧外泄等优点。可以组合成2P、3P、4P结构，适用于TT/TN/IT电网类型。是主配电屏、总配电柜、总开关处一级雷电防护的最佳选择。
技术参数表：
| 型号 | HD-PMT1-15/260 | HD-PMT1-25/260 | HD-PMT1-35/260 |
|---|---|---|---|
| 依据IEC61643-11，SPD | I/T1 | ||
| 模组数 | 1P/2P/3P/4P | ||
| 适用电网类型 | TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S | ||
| 标称电压Uo | 220/380V | ||
| 最大持续工作电压Uc | 260V | ||
| 冲击电流Iimp | 15KA | 25KA | 35KA |
| 电压保护水平Up | 2.0KV | 2.5KV | 2.5KV |
| 短路耐受电流 | 15KA | 25KA | 25KA |
| 响应时间 | 100ns | ||
| 前置熔断器 | 125A gL/gG | ||
| 漏电流 | ＜5uA | ||
| 连接线径 | 6mm² | ||
| 工作温度 | -40℃至+70℃ | ||
| 湿度 | 95% | ||
| 海拔高度 | 2000m | ||
| 防护等级 | IP20 | ||
| 阻燃等级UL94 | V0 | ||
| 安装 | 卡接于35mm电气导轨 | ||
| 保护模式 | 3L-N/PE ，3L-PE，3L/N-PE ，L/N-PE | ||

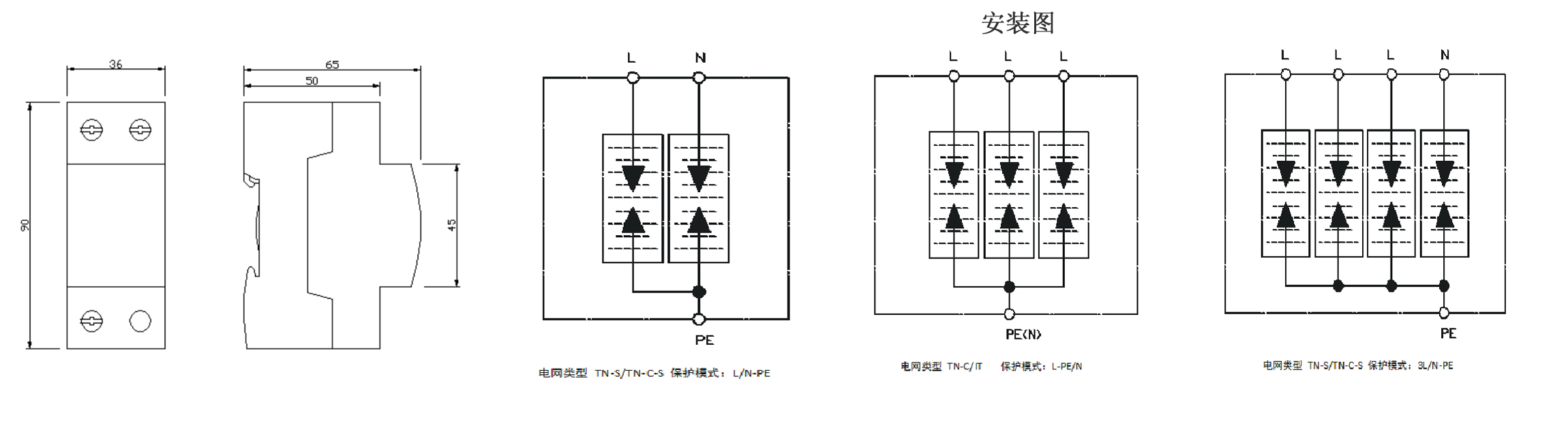

| 外形尺寸 | 36/72/108/144*90*65mm | ||
安装方法：
远距离架空进线在进入建筑物时将零线重复接地。电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。建议导线规格：不小于6平方，导线要求短、直。
