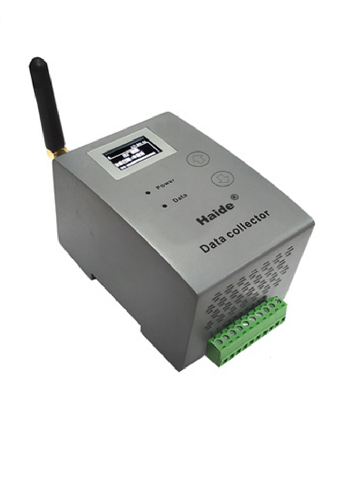

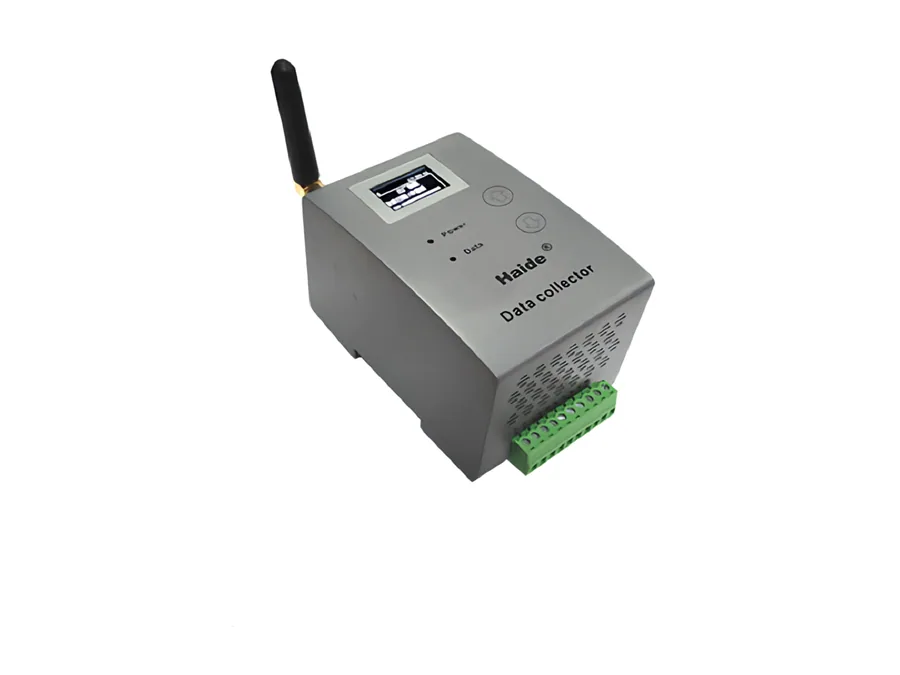

数据采集器

产品简介

雷击采集器HD-LC-IOT是专门针对各种建筑物、高塔、避雷针、大型石化设备、工业设备、防雷器等等，需要记录雷电发生的时间和环境温湿度用于分析雷电风险，制定预防措施，或者对雷击事故进行科学分析的最佳选择。

本设备无需现场调试，即装即可查看数据，具有可靠性强、计数准确、抗干扰能力强、使用安装简便，还可以设置告警值，及时通知危险情况反馈给维护人员以减少损失，并通过云存储记录多年的数据，便于多种用途。

规格型号参数：

说明：√表示支持功能，×表示不支持的功能。

安装方式：

把数据采集器HD-LC-IOT固定到需要探测雷击的引下线附近，安装在能提供6.5-12Vdc直流电的防雨箱体内，然后把雷电感应器HD-LC-SSR安装在雷电引下线上，并与引下线保持紧密接触，再把雷电感应器HD-LC-SSR的信号线链接到采集器HD-LC-IOT的（9-10）端口上即可。信号天线延长线SMA接头跟采集器HD-LC-IOT输出接头拧紧后，外引至机箱外顶部磁吸或胶粘固定，保持信号天线垂直向上姿态即可。

数据采集器应用：

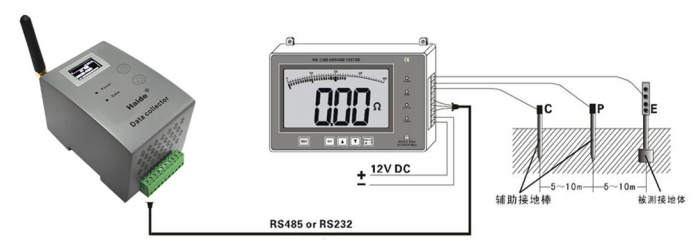

（一）接地电阻在线检测

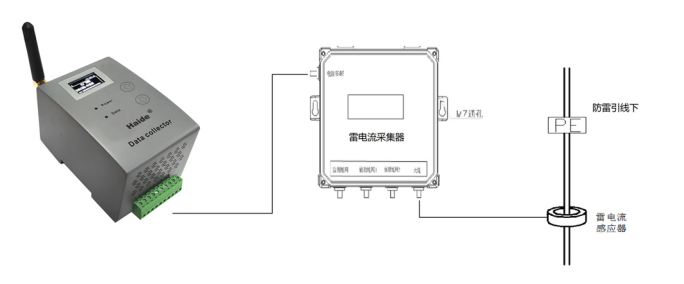

（二）雷电流采集

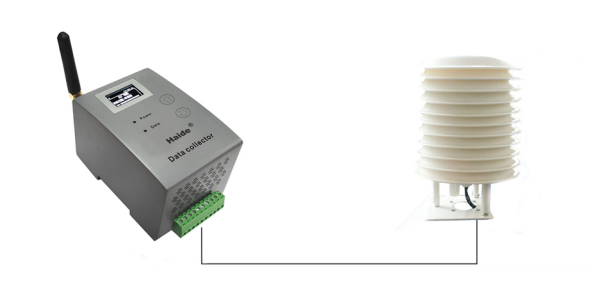

（三）小气象站应用

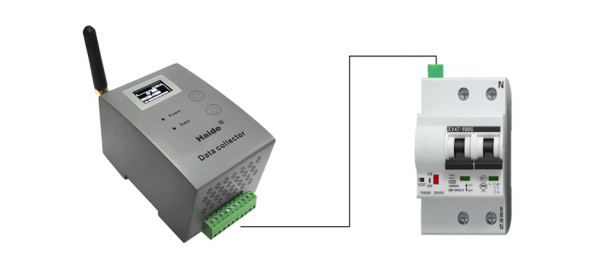

（四）驱动重合闸开关应用

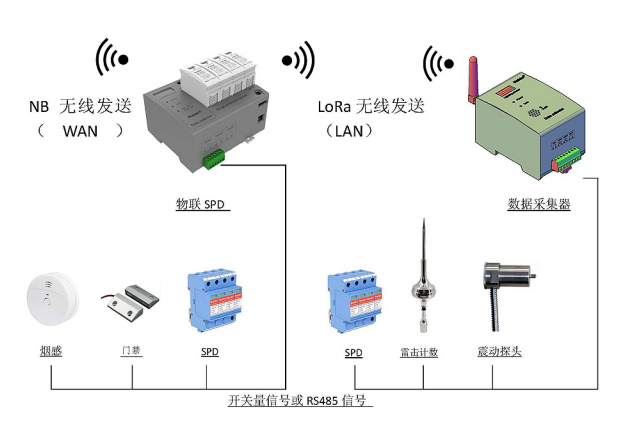

组网方式：

数据采集器局域网传输采用LoRa组网方式。其中数据采集器负责采集现场各种传感器的数据，通过LoRa无线发送至物联网SPD，物联网SPD作为LoRa网关及信息发送节点，负责把区域内收集到的数据发送至云平台。

使用方法：

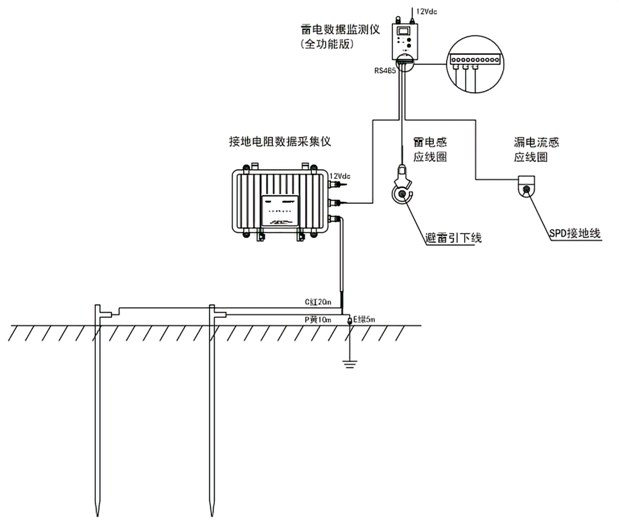

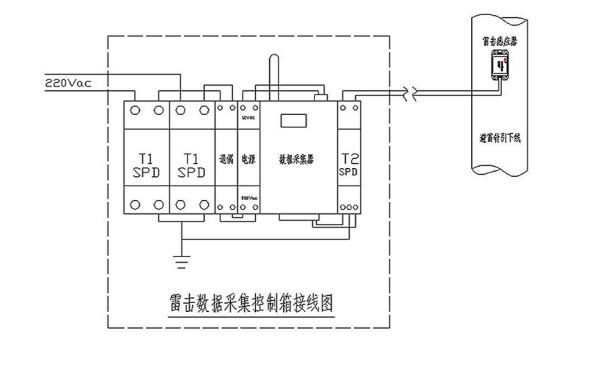

把全功能雷电数据监测仪HD-LC-NB/CIR固定到需要探测雷击的引下线或避雷器接地线附近，安装在能提供12Vdc直流电的防水箱体内，然后按上图完成设备的接线之后再通电即可。
