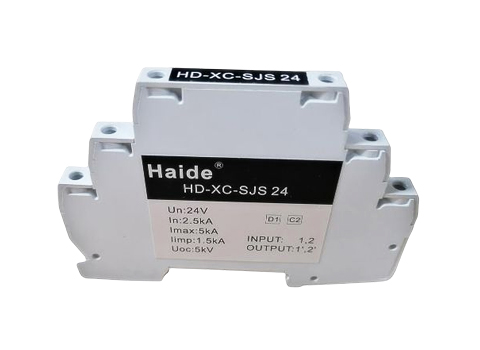

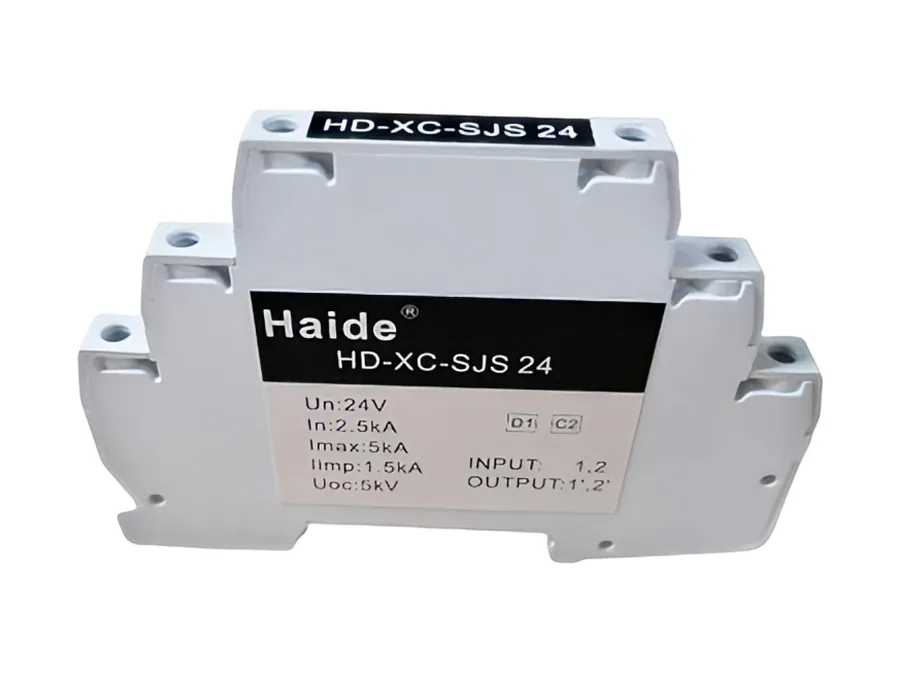

数据线路防雷器HD-XC-SJS
工控线路防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
数据线路防雷器 HD-XC-SJS 说明书（PDF，约 0.3 MB）
点击下载 PDF数据线路防雷器HD-XC-SJS
性能简介：
本产品核心部件采用进口名牌浪涌吸收器件，经严格筛选，性能优越，质量稳定。产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。针对不同系统选用适当的限制电压，对设备达到最佳保护效果。本系列产品应按照设备接口或实际安装需要选择接口形式接线端子、RS232等，保护通路可分单路、双路或多通路数，产品个数可选择单个或多个一体化封装。
技术参数表：
| 型 号 | HD-XC-SJS 48 | |
|---|---|---|
| 标称工作电压Un | 48V | |
| 最大持续运行电压Uc | 54V | |
| 标称放电电流In(8/20μS) | 2.5kA | |
| 最大放电电流Imax(8/20μS) | 5kA | |
| 电压保护水平 Up (X-X) | 150V | |
| 电压保护水平 Up (X-G) | 500V | |
| 雷电冲击电流Iimp（10/350μS） | 1.5kA | |
| 耐受冲击电压Uoc | 5kV | |
| 额定负载电流 | 1A | |
| 响应时间tA | ≤1ns | |
| 插入损耗 | ≤0.2dB | |
| 保护线数 | 1,2线 | |
| 保护等级 | IP30 | |
| 外壳材料 | 防火PBT | |
| 接口方式 | 接线端子 | |
| 测试类别 | D1，C2 | |

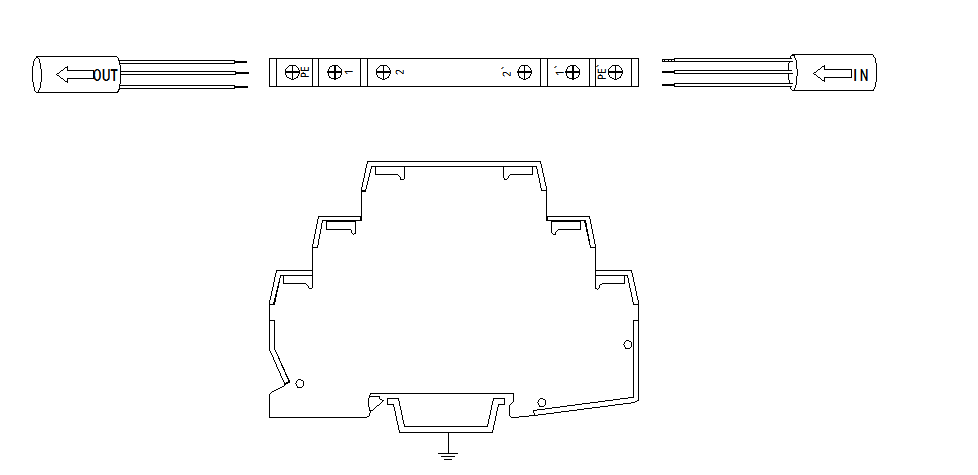

安装说明： 在被保护设备的线路接口前段串联接入避雷器，"OUT"为设备端、"IN"为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
