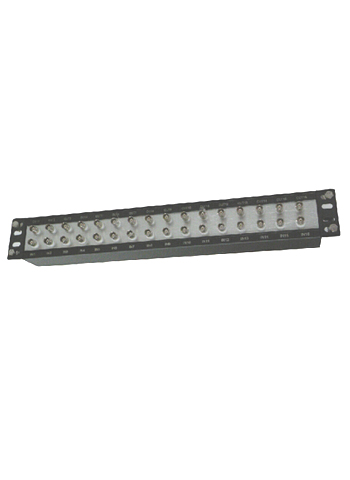

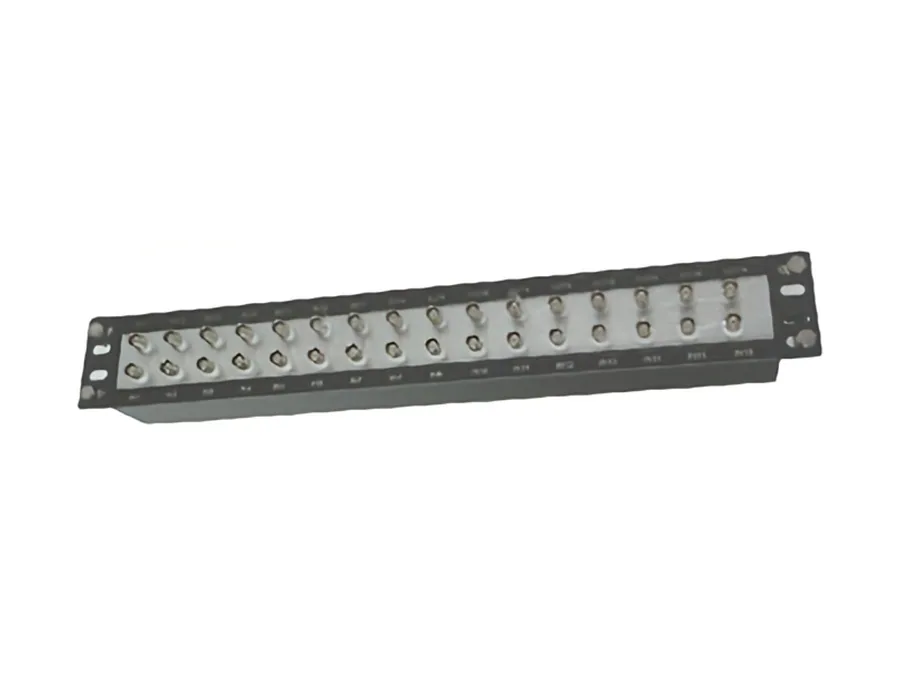

16口视频防雷器 HD-XH-16GVD
监控视频防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
16口视频防雷器 HD-XH-16GVD 说明书（PDF，约 0.3 MB）
点击下载 PDF16口视频防雷器
性能简介：
本产品依据IEC电涌保护器的标准设计，接口形式为BNC,外形为长方体机架式，适用于监控机房视频分配器、视频矩阵切换器等终端设备的雷击及浪涌保护，安装便捷，无需维护，反应速度快速，适用带宽小于100MHZ，插入损耗0.2dB。
技术参数表：
| 型 号 | HD-XH-16GVD/A | HD-XH-16GVD/B | |
|---|---|---|---|
| 标称工作电压Un | ±5V | ||
| 最大持续工作电压Uc | ±6.8V | ||
| 标称放电电流In（8/20us） | 2.5kA | 5kA | |
| 最大放电电流Imax（8/20us） | 5kA | 10kA | |
| 电压保护水平Up | X-X | 40V | 70V |
| 电压保护水平Up | X-G | 400V | 700V |

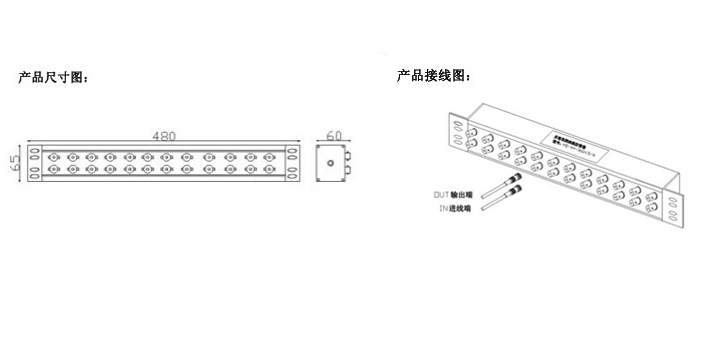

| 外形尺寸 | 480×65×60mm | ||
| 响应时间Ta | ≤1ns | ||
| 带宽FG | 40MHZ | ||
| 工作温度范围Tup | -40℃至+70℃ | ||
| 插入损耗 | ≤0.2dB | ||
| 插入电阻 | ≤4Ω | ||
| 保护等级 | IP30 | ||
| 外壳材料 | 屏蔽金属铝 | ||
| 接口方式 | 16路BNC | ||
安装说明： 在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
