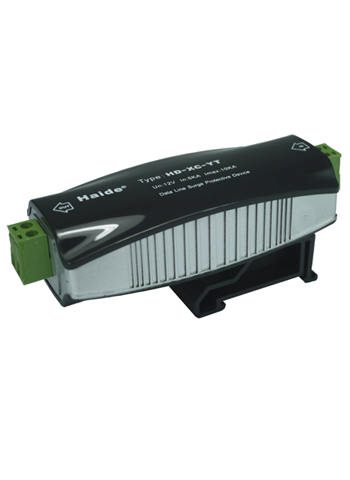

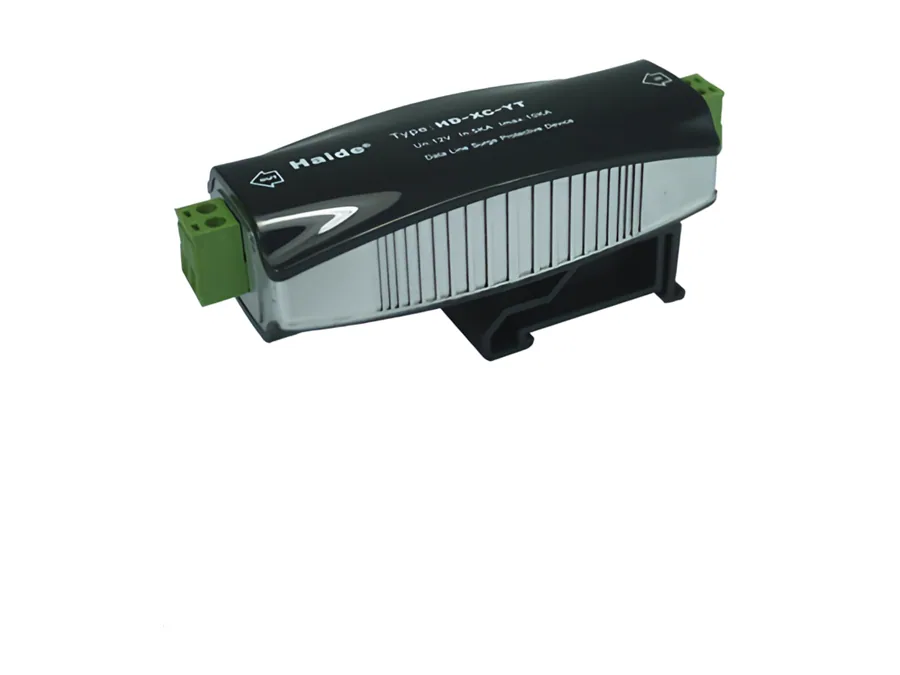

新云台控制线路防雷器 HD-XC-YT
工控线路防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
新云台控制线路防雷器 HD-XC-YT 说明书（PDF，约 0.3 MB）
点击下载 PDF新云台控制线路防雷器 HD-XC-YT
性能简介：
此产品适用于监控云台、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通和消防报警线路等485信号线路保护，防止因线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用接线端子等端口的保护，保护线路为双路。
技术参数表：
| 型 号 | HD-XC-YT | |
|---|---|---|
| 标称工作电压Un | 12V | 24V |
| 最大持续工作电压Uc | 15V | 32V |
| 标称放电电流In（8/20us） | 5kA | |
| 最大放电电流Imax（8/20us） | 10kA | |
| 额定负载电流IL | 1.5A | |
| 电压保护水平 Up (X-X) | 110V | 150V |
| 电压保护水平 Up (X-G) | 350V | 350V |
| 响应时间Ta | ＜0.1ns | |
| 插入损耗 | ≤0.2dB | |
| 插入电阻 | ≤4Ω | |
| 保护线数 | 单路（2 、3） | |
| 保护等级 | IP30 | |
| 接口方式 | 接线端子 | |
| 外形尺寸 | 113×50×38mm | |
| 外壳材料 | 防火阻燃性材料 | |

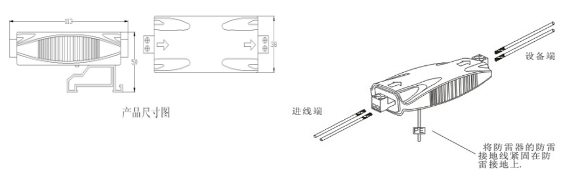

安装说明： 在被保护设备的线路接口前段串联接入避雷器，"OUT"为设备端、"IN"为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
