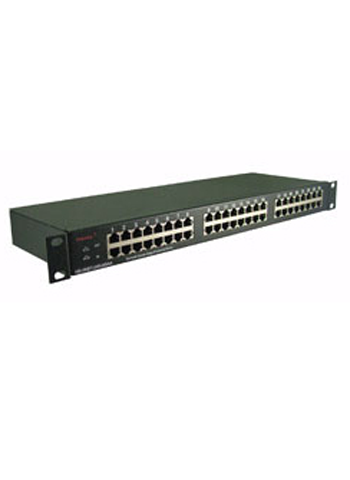

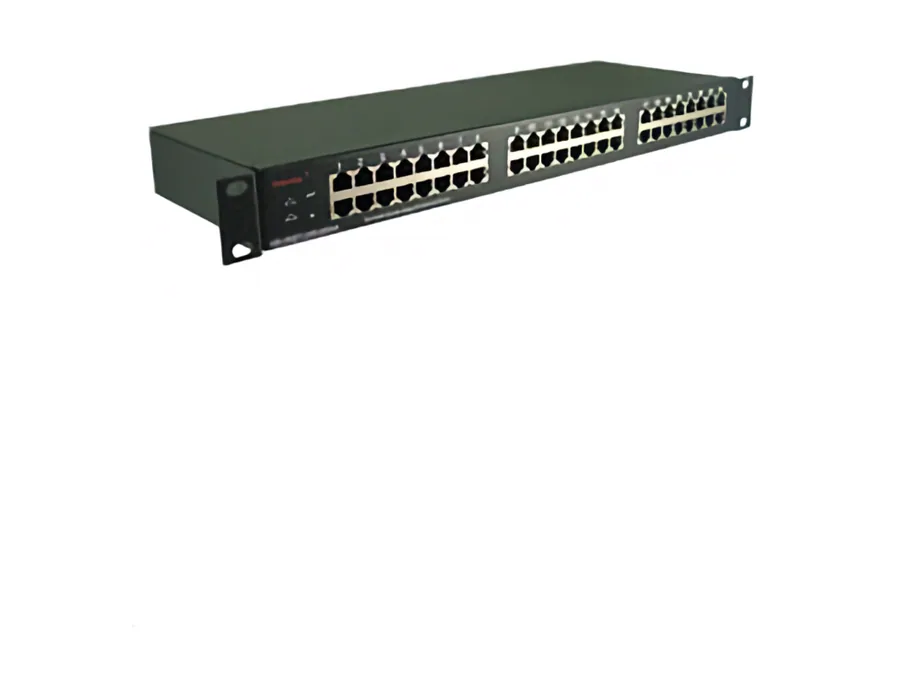

多路网络防雷器 HD-XNET-24RJ45
网络线路防雷产品所属分类
机架式安装安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
多路网络防雷器 HD-XNET-24RJ45 说明书（PDF，约 0.3 MB）
点击下载 PDF多口计算机网络防雷器
性能简介：
本产品设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，产品包含4线（1/2，3/6）、8线（1~8）保护，数据传输速率快，保护端口数有单口及8口、12口、16口、24口等一体化设计，半导体稳压器件，具有准确的箝位电压，输出残压极低，可有效保护计算机网络设备，接口方式为RJ45，适用于服务器、信息终端、HUB、网络交换机等设备之超五类网络信号线路端口保护。
技术参数表：
| 型 号 | HD-XNET-8（16）（24）RJ45/4 | HD-XNET-8（16）（24）24RJ45/8 | 电源部分 | |
|---|---|---|---|---|
| 额定电压Un | 5V | 12V | 220V | |
| 最大持续工作电压Uc | 12V | 15V | 275V | |
| 标称放电电流In（8/20us） | 2.5KA | 300A | 5KA | |
| 最大放电电流Imax（8/20us） | 5KA | 600A | 10KA | |
| 电压保护水平Up | X-X | ≤70V | ≤85V | |
| 电压保护水平Up | X-G | ≤400V | ≤85V | |
| 电压保护水平Up | 600V | |||
| 串联阻抗R | ≤1Ω | |||
| 额定负载电流 | ≤3A | |||
| 响应时间Ta | ≤1ns | ≤25ns | ||
| 插入损耗 | ≤0.2dB | |||
| 保护等级 | IP20 | |||
| 接线方式 | 串联 | |||
| 外壳材料 | 金属喷涂 | |||

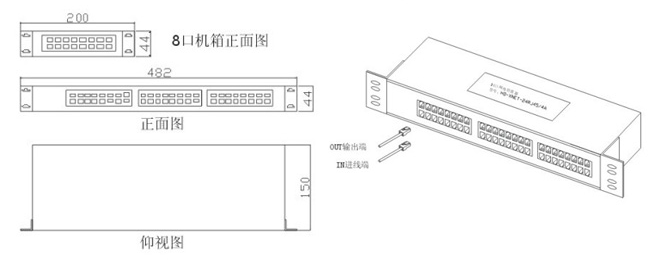

| 外形尺寸 | 482×44×150 / (200×44×150)mm | |||
| 接口方式 | RJ45接口 | 常规电源插口 | ||
| 保护方式 | 1，2，3，6线保护 | 1-8线全保护 | L/N,N/PE,L/PE | |
安装方法： 在被保护设备的线路接口前端串联接入避雷器，"OUT"为设备端、"IN"为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
