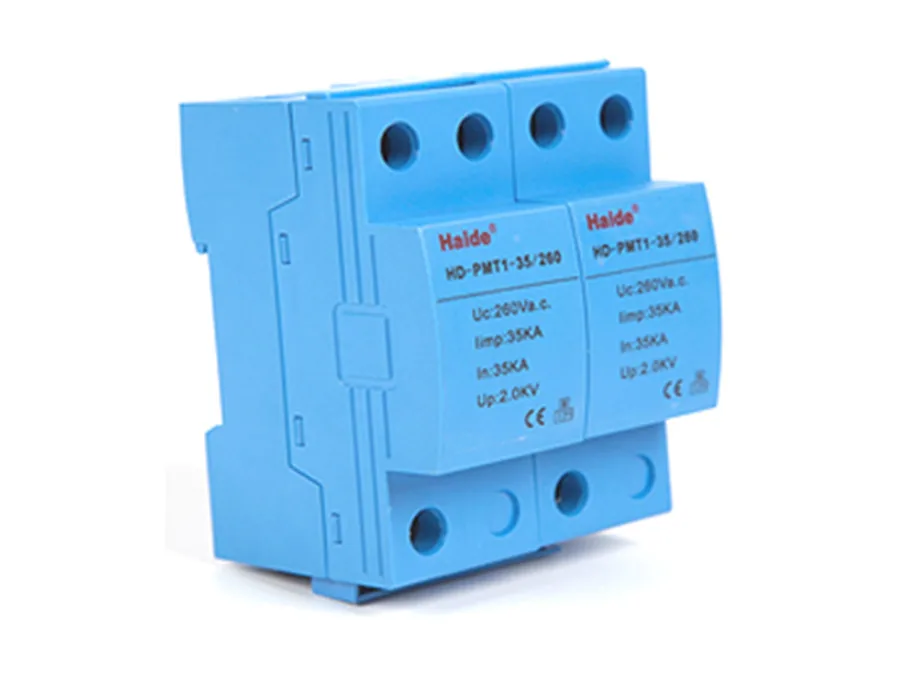

I级单相配电电源防雷模块 HD-PMT1-**

在线咨询
Click Refresh Verification Code

产品概述

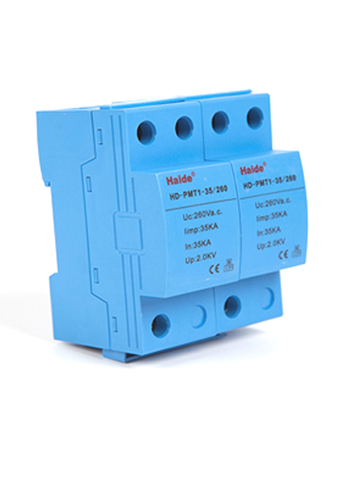

I级单相配电电源防雷模块


性能简介:

本产品主要是应用于主配电系统的I级雷电涌保护器。具有雷电承受能力强达35KAIimp),电压保护水平低(≤2.5KV),故障率极低,无漏流,断续流能力强(25KA),无电弧外泄等优点。可以组合成2P3P4P结构,适用于TT/TN/IT电网类型。是主配电屏、总配电柜、总开关处一级雷电防护的最佳选择。


技术参数表:

型号

HD-PMT1-15/260

HD-PMT1-25/260

HD-PMT1-35/260

依据IEC61643-11SPD

I/T1

I/T1

I/T1

模组数

2P

2P

2P

适用电网类型

TT/TN-S/TN-C-S  TN-C/IT  TT/TN-S/TN-C-S

标称电压Uo

220V

220V

220V

最大持续工作电压Uc

260V

260V

260V

冲击电流Iimp

15KA

25KA

35KA

电压保护水平Up

2.5KV

短路耐受电流

25KA

响应时间

100ns

前置熔断器

125A gL/gG

漏电流

5uA

连接线径

6mm²

工作温度

-40℃至+70

湿度

95%

海拔高度

2000m

防护等级

IP20

阻燃等级UL94

V0

安装

卡接于35mm电气导轨

保护模式

L/N-PE

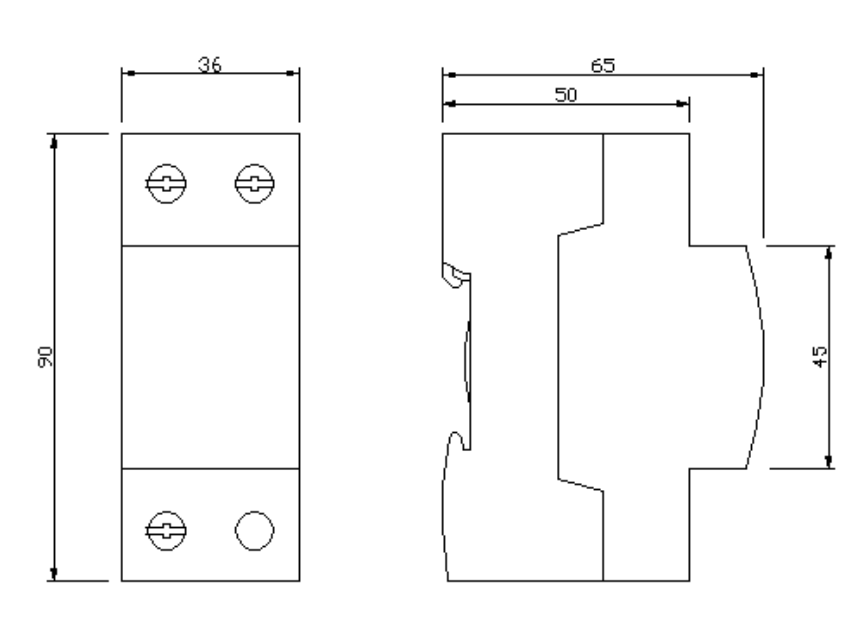

外形尺寸

72*90*65mm

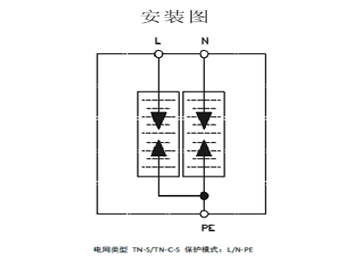

安装方法:

远距离架空进线在进入建筑物时将零线重复接地。
电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
建议导线规格:不小于6平方,导线要求短、直。
