性能简介：
此产品适用于数据线路的保护，防止因线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用RJ11、接线端子等端口的保护，保护通路可分为单路、双路或多路。
安装说明：

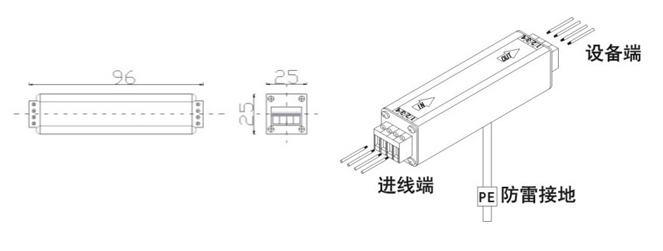

在被保护设备的线路接口前段串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
技术参数表：
| 型 号 | HD-XC-DATA | HD-XC-DATA/4 | |||
|---|---|---|---|---|---|
| 标称工作电压Un | 6.8V | 12V | 24V | 24V | |
| 最大持续工作电压Uc | 7.5V | 15V | 32V | 39V | |
| 标称放电电流In（8/20us） | 5KA | 5KA | 5KA | 2.5KA | |
| 最大放电电流Imax（8/20us） | 10KA | 10KA | 10KA | 5KA | |
| 额定负载电流 | 1.5A | ||||
| 电压保护水平Up | (X-X) | 53V | 110V | 150V | 51V |
| 电压保护水平Up | (X-G) | 350V | 350V | 350V | 51V |
| 响应时间Ta | ＜0.1ns | ||||
| 插入损耗 | ≤0.2dB | ||||
| 插入电阻 | ≤1Ω | ||||
| 保护线数 | 单路(2,3） | 8线全保护 | |||
| 保护等级 | IP30 | ||||
| 接口方式 | 接线端子 | ||||
| 外形尺寸 | 96×25×25mm | 100×50×20mm | |||
| 外壳材料 | 屏蔽金属铝 | 防火胶壳 | |||
在线询价
在线咨询

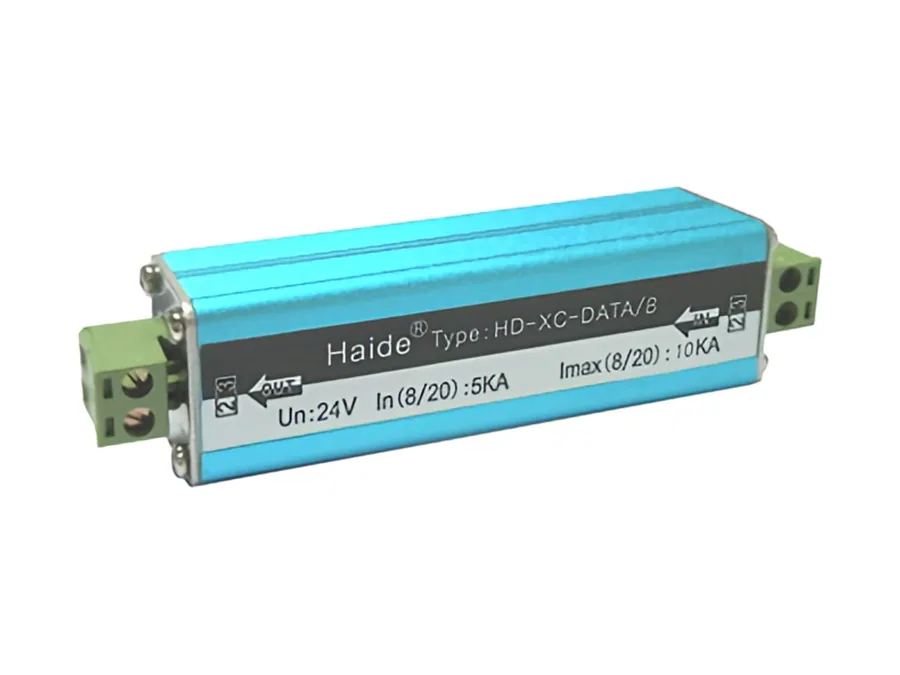

填写后提交，信息会直接发送到我们的企业微信，一个工作日内回复。 · DATA数据线路防雷器 HD-XC-DATA
