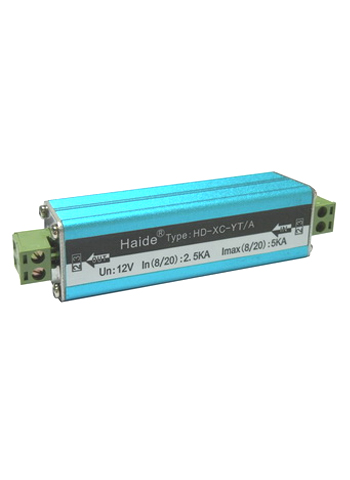

性能简介：
此产品适用于监控云台、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通和消防报警线路等的保护，防止因地电位升高过线路感应过电压队设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用RJ11、接线端子等端口的保护。
安装说明：

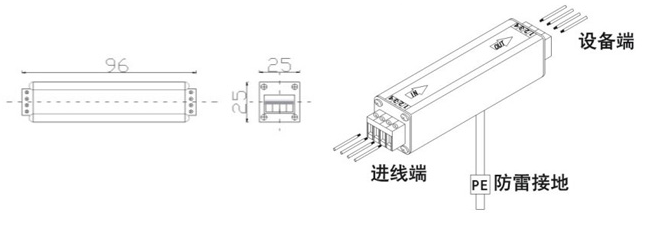

在被保护设备的线路接口前段串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
技术参数表：
| 型 号 | HD-XC-YT | ||
|---|---|---|---|
| 标称工作电压Un | 12V | 24V | |
| 最大持续工作电压Uc | 15V | 32V | |
| 标称放电电流In（8/20us） | 5kA | ||
| 最大放电电流Imax（8/20us） | 10kA | ||
| 额定负载电流IL | 1.5A | ||
| 电压保护水平Up | (X-X) | 110V | 150V |
| 电压保护水平Up | (X-G) | 350V | 350V |
| 响应时间Ta | ＜0.1ns | ||
| 插入损耗 | ≤0.2dB | ||
| 插入电阻 | ≤4Ω | ||
| 保护线数 | 单路（2 、3） | ||
| 保护等级 | IP30 | ||
| 接口方式 | 接线端子 | ||
| 外形尺寸 | 96×25×25mm /113×50×38mm | ||
| 外壳材料 | 屏蔽金属铝/防火阻燃性材料 | ||
