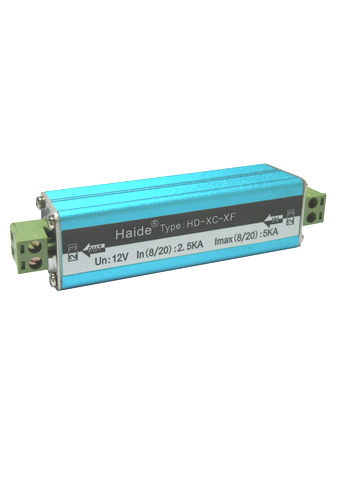

消防控制线路 HD-XC-XF
消防控制线路防雷器 性能简介： 此产品适用于消防报警线路等的保护，防止因线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护。
工控线路防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
消防控制线路防雷器
性能简介：
此产品适用于消防报警线路等的保护，防止因线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护。
技术参数表：

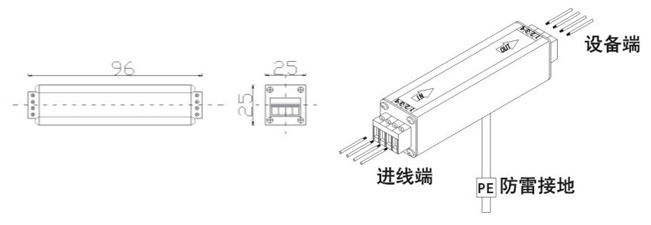

安装说明：
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
规格参数
| 型 号 | HD-XC-XF | ||
|---|---|---|---|
| 标称工作电压Un | 12V | 24V | |
| 最大持续工作电压Uc | 15V | 32V | |
| 标称放电电流In（8/20us） | 5kA | ||
| 最大放电电流Imax（8/20us） | 10kA | ||
| 额定负载电流IL | 1.5A | ||
| 电压保护水平Up | (X-X) | 110V | 150V |
| 电压保护水平Up | (X-G) | 350V | 350V |
| 响应时间Ta | ＜0.1ns | ||
| 插入损耗 | ≤0.2dB | ||
| 插入电阻 | ≤1Ω | ||
| 保护线数 | 单路（2 、3） | ||
| 保护等级 | IP30 | ||
| 接口方式 | 接线端子 | ||
| 外形尺寸 | 96×25×25mm | ||
| 外壳材料 | 屏蔽金属铝 | ||
