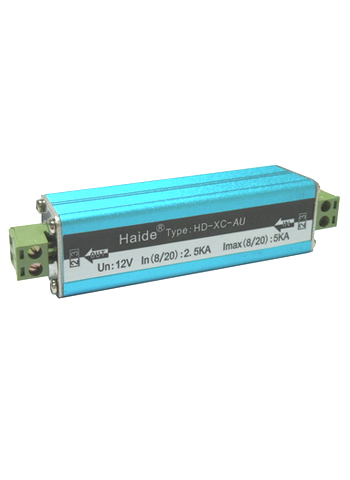

音频数据线路防雷器 HD-XC-AU
音频数据线路防雷器 性能简介： 此产品适用于音频线路的保护，防止因地电位升高过线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用RJ11、接线端子、RS232等端口的保护，保护通路可分为单路、双路或多路。
工控线路防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
音频数据线路防雷器
性能简介：
此产品适用于音频线路的保护，防止因地电位升高过线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用RJ11、接线端子、RS232等端口的保护，保护通路可分为单路、双路或多路。
技术参数表：

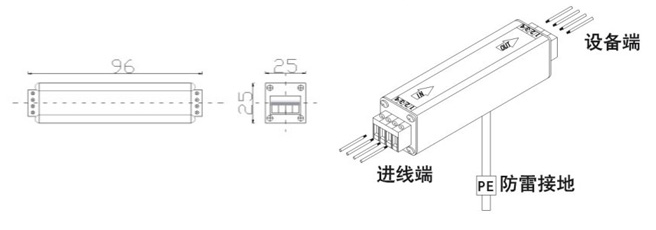

安装说明：
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
规格参数
| 型 号 | HD-XC-AU | |
|---|---|---|
| 标称工作电压Un | 110V | |
| 最大持续工作电压Uc | 180V | |
| 标称放电电流In（8/20us） | 2.5kA | |
| 最大放电电流Imax（8/20us） | 5kA | |
| 额定负载电流IL | 1.5A | |
| 电压保护水平Up | (X-X) | 650V |
| 电压保护水平Up | (X-G) | 650V |
| 响应时间Ta | ＜0.1ns | |
| 插入损耗 | ≤0.2dB | |
| 插入电阻 | 无 | |
| 保护线数 | 单路（2 、3） | |
| 保护等级 | IP30 | |
| 接口方式 | 接线端子 | |
| 外形尺寸 | 96×25×25mm | |
| 外壳材料 | 屏蔽金属铝 | |
