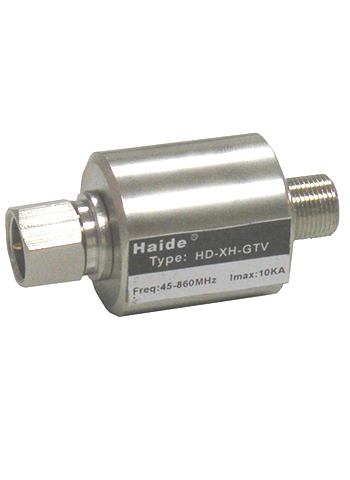

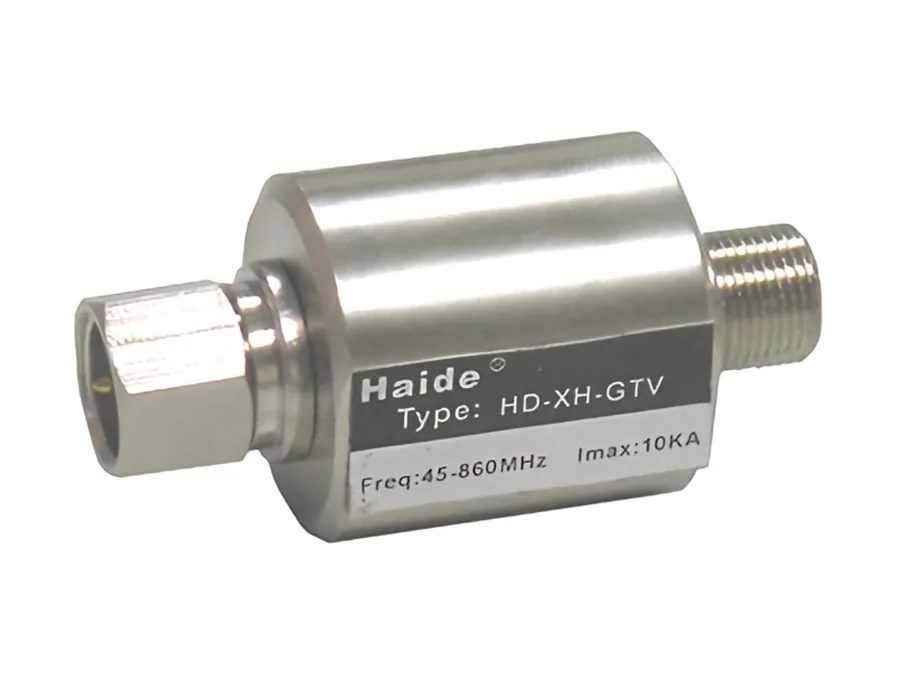

电视线路防雷器 HD-XH-GTV

在线咨询
Click Refresh Verification Code

产品概述

电视线路防雷器


性能简介:

电视干线电涌保护器,适用于有线电视传输信号线路、电视机、电视放大器等CATV系统设备的雷电及电涌的防护,适用频率范围广、泄放雷电流大,具有过压、限压双重保护功能。莲花接口或F接口,安装维护极为方便,最高通流容量可达10KA,插入损耗小于0.2dB,数据传输速率<860M


技术参数表:

型 号

HD-XH-GTV

工作频率

45~860 MHz

标称放电电流In8/20us

5KA

最大放电电流Imax8/20us

10KA

外形尺寸

50×25×25mm

响应时间Ta

≤100ns

工作温度范围Tup

-40℃至+70

插入损耗

0.2dB

输出输入阻抗

75

保护等级

IP30

外壳材料

屏蔽金属

接口方式

CATV/公制F

适用范围

有线电视线路

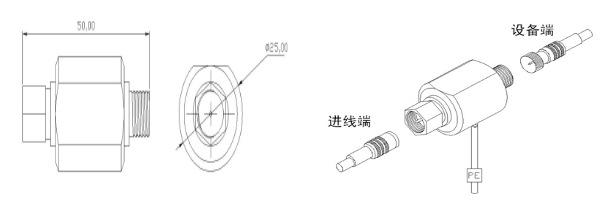

安装方法:
在被保护设备的线路接口前端串联接入避雷器,“OUT”为设备端、“IN”为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
