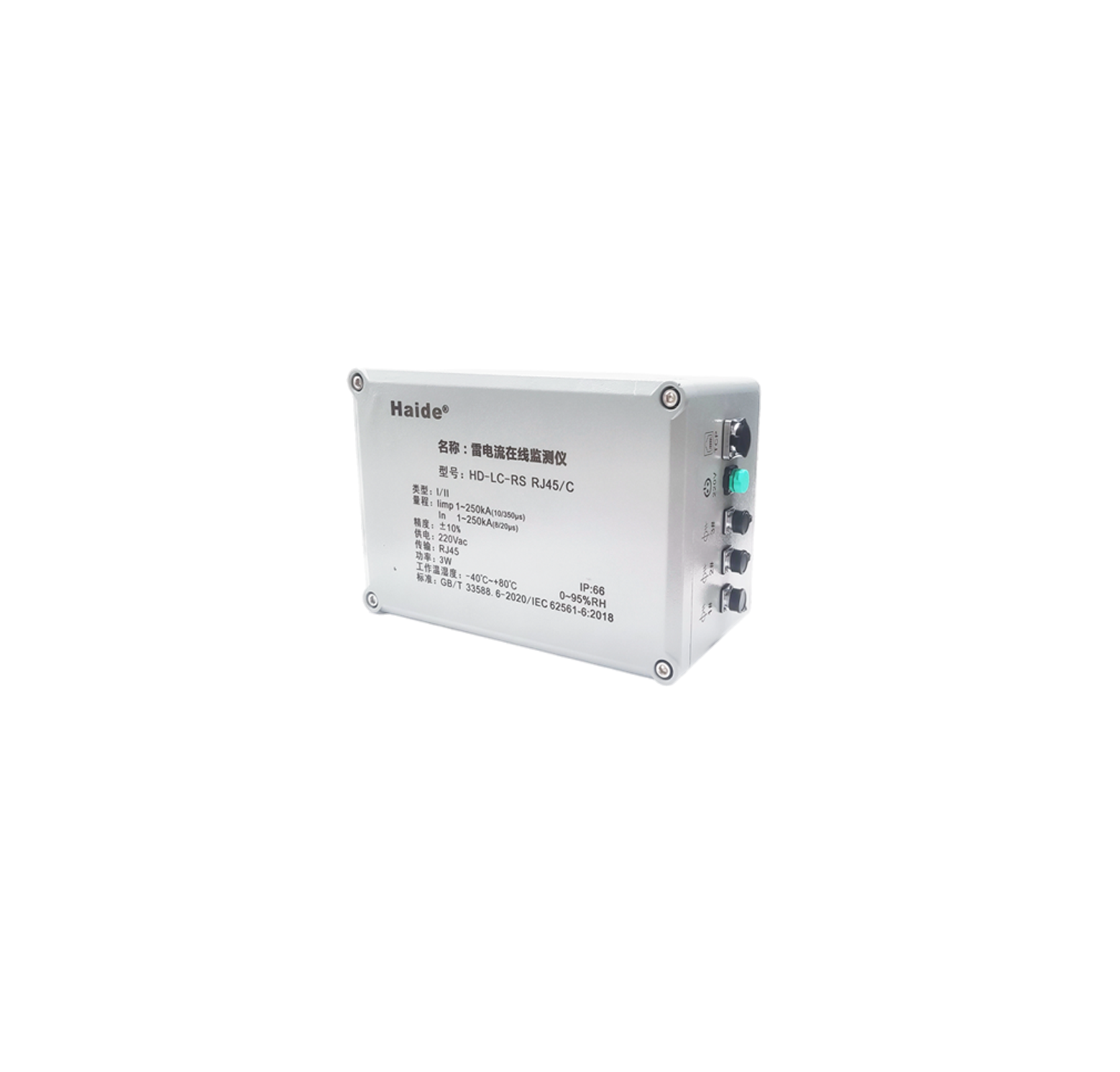

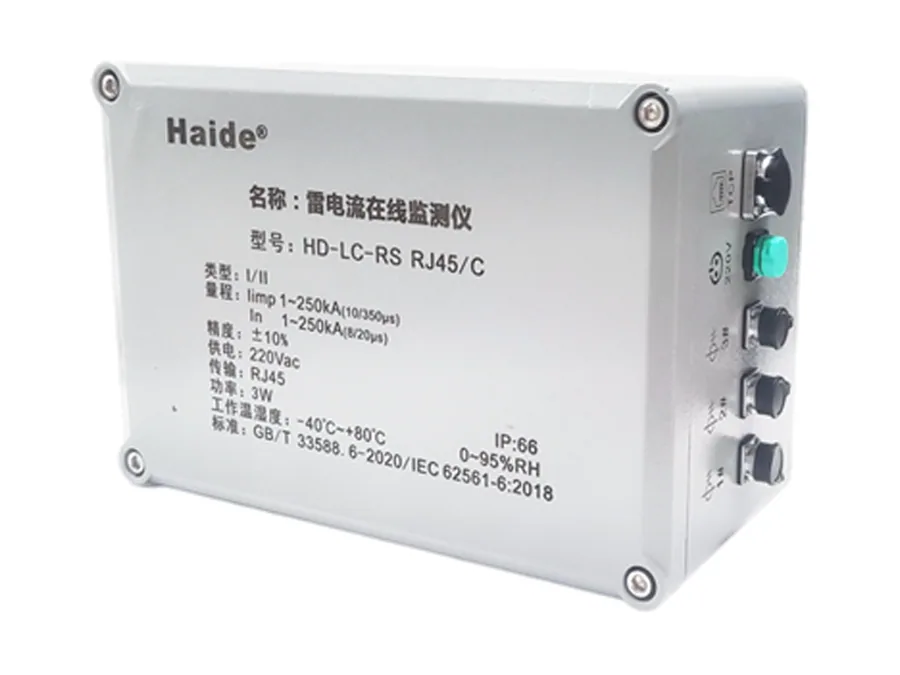

三路雷电流在线监测仪

三路雷电流在线监测仪

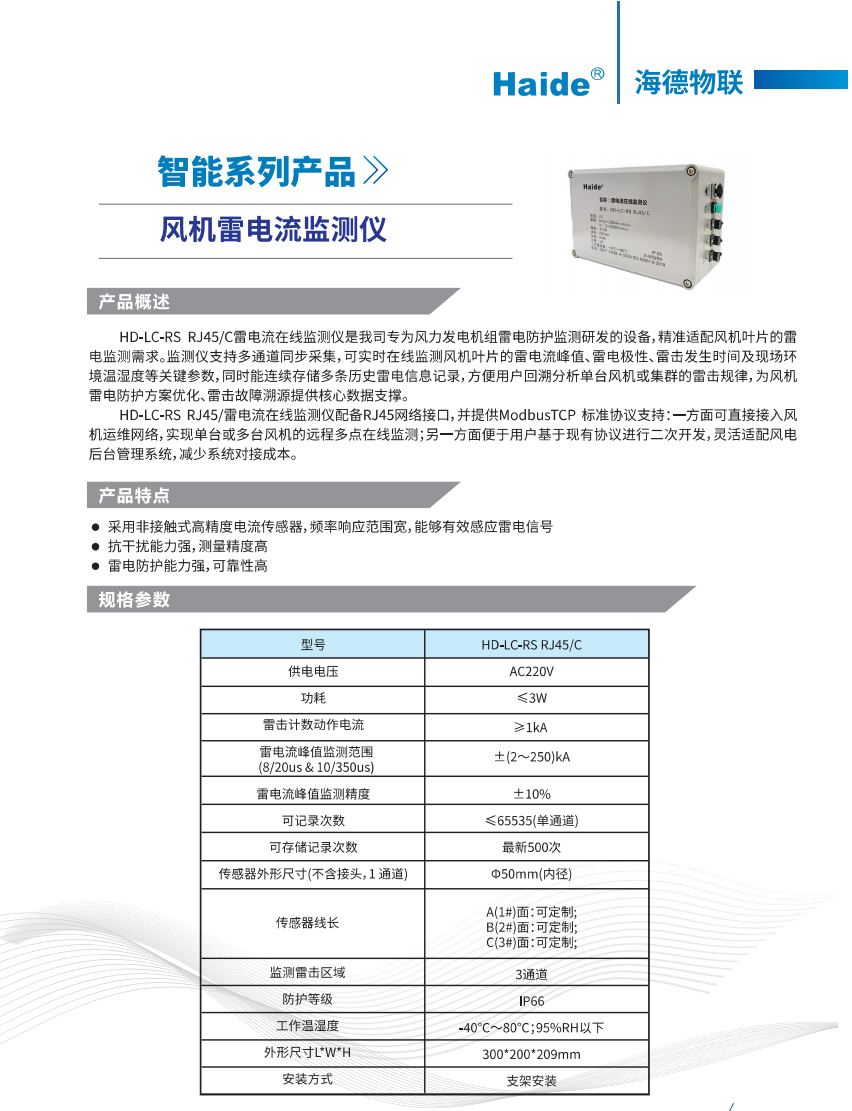

性能简述：

HD-LC-RS RJ45/C雷电流在线监测仪是我司专为风力发电机组雷电防护监测研发的设备，精准适配风机叶片的雷电监测需求。监测仪支持多通道同步采集，可实时在线监测风机叶片的雷电流峰值、雷电极性、雷击发生时间及现场环境温湿度等关键参数，同时能连续存储多条历史雷电流记录，方便用户回溯分析单台风机或集群的雷击规律，为风机雷电防护方案优化、雷击故障溯源提供核心数据支撑。

HD-LC-RS RJ45/C雷电流在线监测仪配备RJ45网络接口，并提供ModbusTCP标准协议支持：一方面可直接接入风机运维网络，实现单台或多台风机的远程多点在线监测；另一方面便于用户基于现有协议进行二次开发，灵活适配风电后台管理系统，减少系统对接成本。

产品特点：
1) 采用非接触式高精度电流传感器，频率响应范围宽，能够有效感应雷电信号；
2) 抗干扰能力强，测量精度高；
3) 雷电防护能力强，可靠性高。

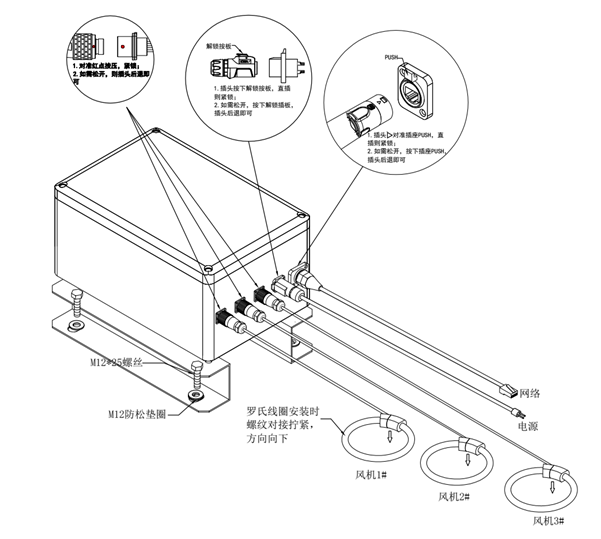

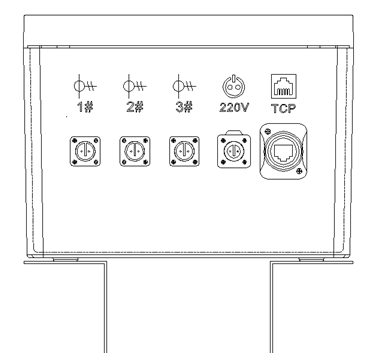

安装方法：雷电流在线监测仪的接口如图所示，所有接口都做了防呆设计。用户只需根据线上标签内容找到对应的接口连接上即可，安装示意如图。

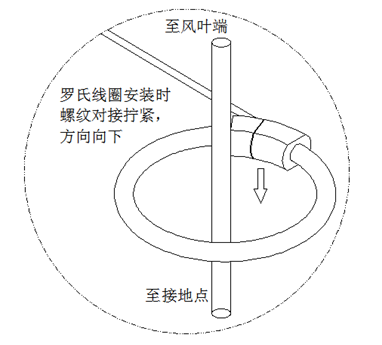

传感器安装：罗氏线圈传感器如图所示，采用开合式结构，接口处可拧动松开线圈，然后将测量线路穿过线圈中心孔，注意测量线路的电流方向应当与传感器接口处的箭头方向一致。具体安装示意如图所示。
