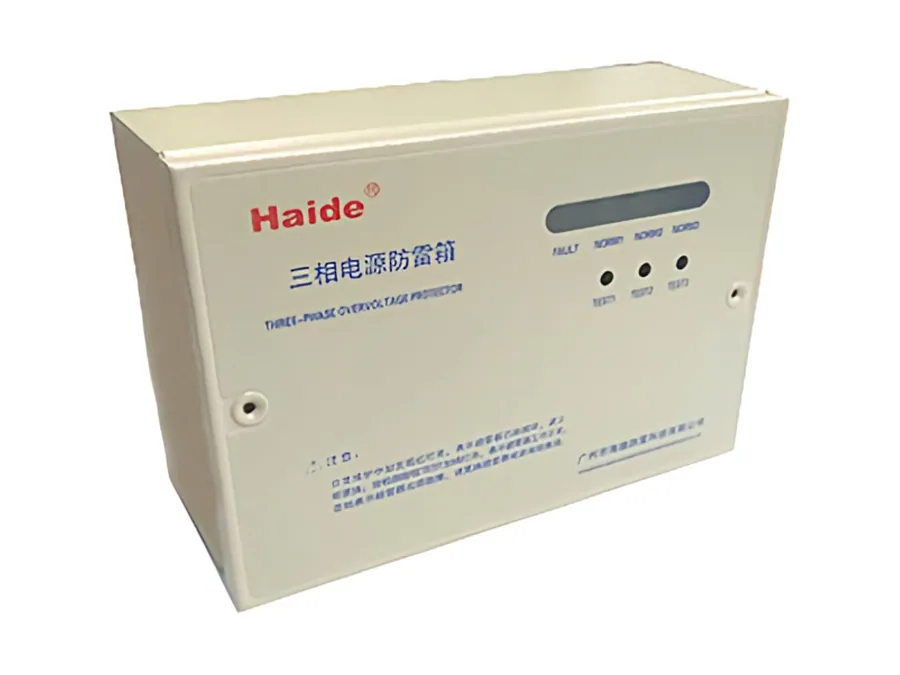

三相电源防雷箱（小型） HD-D380B-XS
箱式电源防雷产品所属分类
挂墙式安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸

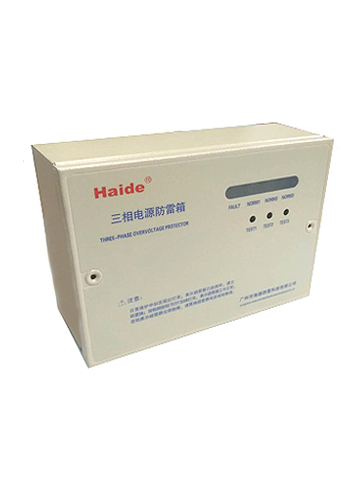

三相电源防雷箱（小型）
性能简介
低压配电系统电涌保护器，箱式，依据IEC标准设计，具有失效检测指示、雷击计数显示，加装过流过热保护装置，具备极大的雷电流泄放能力，适用于建筑物总电源系统的防雷保护，维护极为方便，适用于建筑物、机房、工厂、企业等总电源的一、二级防雷，确保电子设备及其他用电设备的安全运行，维护极为方便，此防雷器并联于线路中，对后接设备的功率无限制。
技术参数表
| 型 号 | HD-D380B-XS60 | HD-D380C-XS40 | HD-D380C-XS20 |
|---|---|---|---|
| 标称工作电压Un | 380V | ||
| 最大持续工作电压Uc | 385V | ||
| 标称放电电流In（8/20us） | 30kA | 20kA | 10kA |
| 最大放电电流Imax（8/20us） | 60kA | 40kA | 20kA |
| 电压保护水平Up | 2kV | 1.6kV | 1.2kV |
| 前置过流保护 | 63A | 32A | 16A |
| 响应时间Ta | ≤25ns | ||
| 工作温度范围Tup | -40℃至+70℃ | ||
| 工作状态指示 | 绿灯为正常工作，红灯为故障指示。 | ||
| 最小安装导体截面 | 6mm2多股线 | ||
| 保护等级 | IP20 | ||

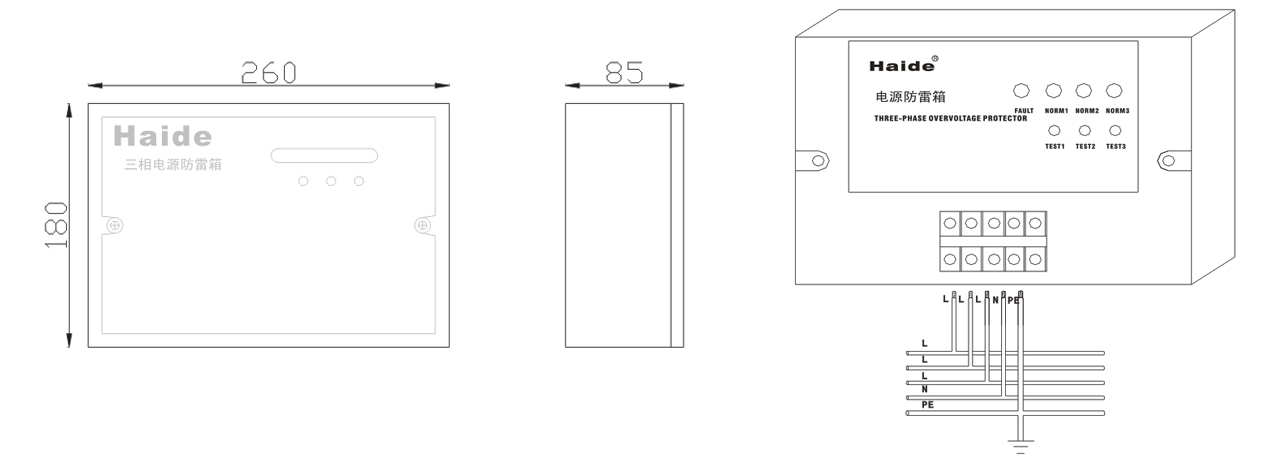

| 外形尺寸 | 260×180×85mm | ||
| 外壳材料 | 金属喷涂 | ||
| 接线方式 | 并联 | ||
| 保护方式 | 4+0/3+1 | ||
安装方法
远距离架空进线在进入建筑物时将零线重复接地。 电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。建议导线规格：不小于10平方，导线要求短、直。
