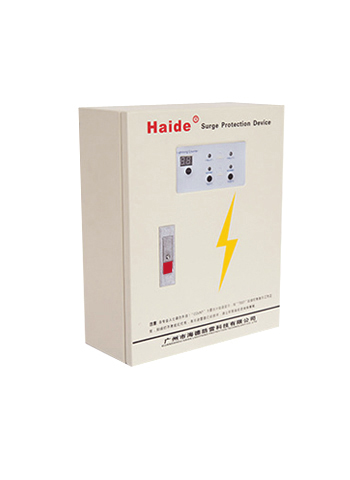

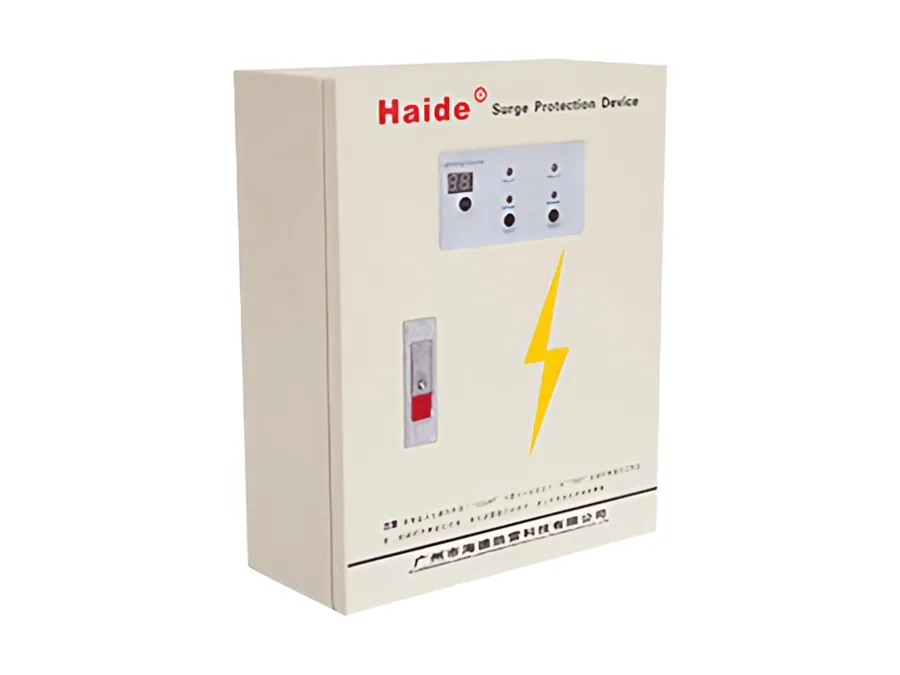

单相电源防雷箱（大型）HD-D220B-XL
箱式电源防雷产品所属分类
挂墙式安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
单相电源防雷箱（大型）HD-D220B-XL 规格书（PDF）
点击下载 PDF单相电源防雷箱（大型）
性能简介
低压配电系统电涌保护器，箱式，依据IEC标准设计，具有失效检测指示、雷击计数显示，加装过流过热保护装置，具备极大的雷电流泄放能力，适用于建筑物总电源系统的防雷
技术参数表
| 型 号 | HD-D220B-XL160 | HD-D220B-XL100 | HD-D220B-XL80 | HD-D220B-XL60 |
|---|---|---|---|---|
| 标称工作电压Un | 220V | |||
| 最大持续工作电压Uc | 275V | |||
| 标称放电电流In（8/20us） | 80kA | 50kA | 40kA | 30kA |
| 最大放电电流Imax（8/20us） | 160kA | 100kA | 80kA | 60kA |
| 电压保护水平Up | 3.5kV | 2.5kV | 2.3kV | 2kV |
| 前置过流保护 | 125A | 125A | 125A | 63A |
| 响应时间Ta | ≤25ns | |||
| 工作温度范围Tup | -40℃至+70℃ | |||
| 工作状态指示 | 绿灯为正常工作，红灯为故障指示。 | |||
| 最小安装导体截面 | 6mm2多股线 | |||
| 雷击记数器 | 具备 | |||
| 保护等级 | IP20 | |||

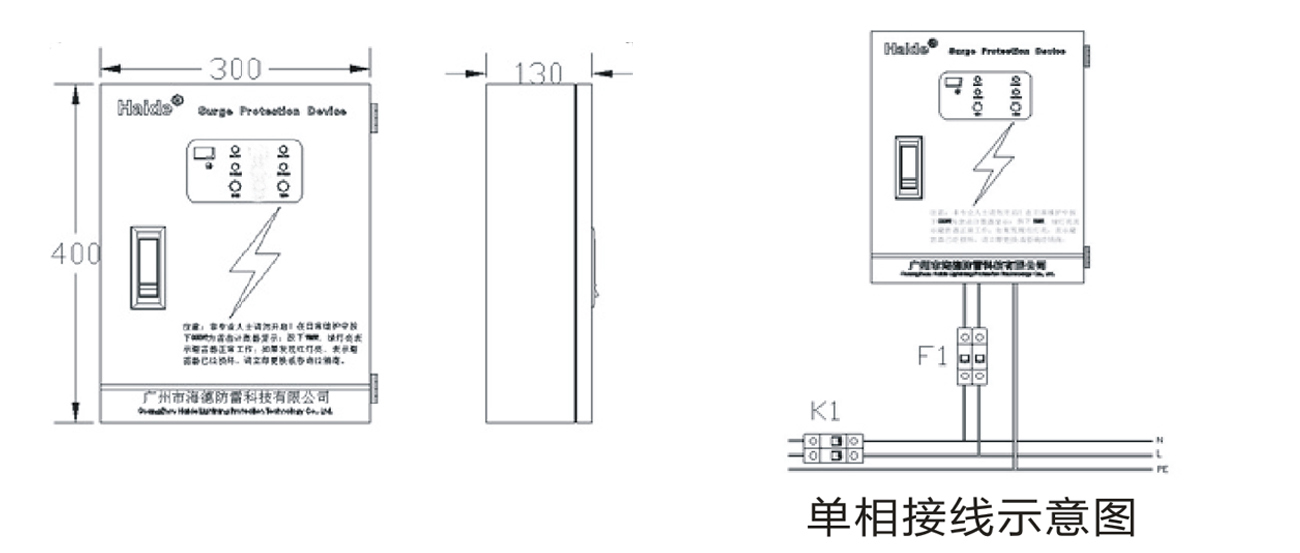

| 外形尺寸 | 300*400*130mm | |||
| 外壳材料 | 金属喷涂 | |||
| 接线方式 | 并联 | |||
| 保护方式 | 1+1/2+0 | |||
安装方法
远距离架空进线在进入建筑物时将零线重复接地。 电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。 建议导线规格：不小于6平方，导线要求短、直。
