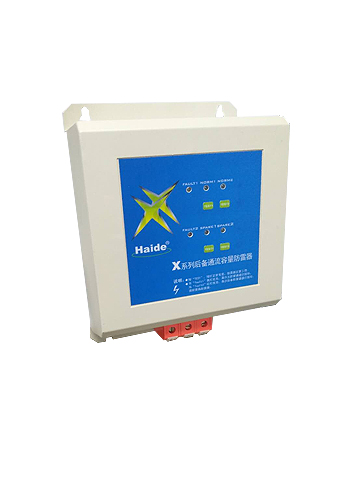

单相后备通流电源防雷箱
性能简介
后备保护型低压配电系统电涌保护器，箱式，依据IEC标准设计，采用先进的后备通流容量技术与MOV矩阵电源防雷技术互相配合，在防雷器放电主通道工作正常时能提供对高次谐波的抑制，与放电副通道互相配合有效减低残压。具有失效检测指示，雷电流泄放能力大，残压低，适用于建筑物电源系统的防雷保护，维护极为方便，此防雷器并联于线路中，对后接设备的功率无限制，为海德防雷公司专利产品。
技术参数表
| 型 号 | HD-D220X-XS40/20 | HD-D220X-XS20/10 |
|---|---|---|
| 标称工作电压Un | 220V | |
| 最大持续工作电压Uc | 275V | |
| 雷电冲击电流Imax（8/20us） | 40KA | 20KA |
| 标称放电电流In（8/20us） | 20KA | 10KA |
| 后备通流容量Imax（8/20us） | 20KA | 10KA |
| 电压保护水平Up | 1.2KV | 0.9KV |
| 响应时间Ta | ≤25ns | |
| 工作温度范围Tup | -40℃至+70℃ | |
| 工作状态指示 | 绿灯为正常工作，红灯为故障指示。 | |
| 保护等级 | IP20 | |

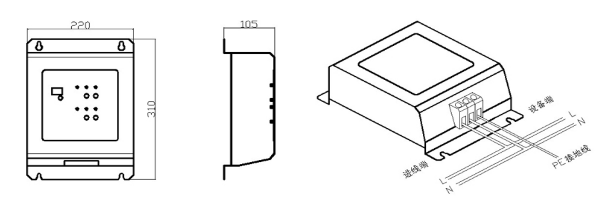

| 外形尺寸 | 220×310×105mm | |
| 外壳材料 | 金属喷涂 | |
| 接线方式 | 并联 | |
| 保护方式 | 1+1/2+0 | |
安装方法
远距离架空进线在进入建筑物时将零线重复接地。电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。建议导线规格：不小于6平方，导线要求短、直。
在线询价
在线咨询

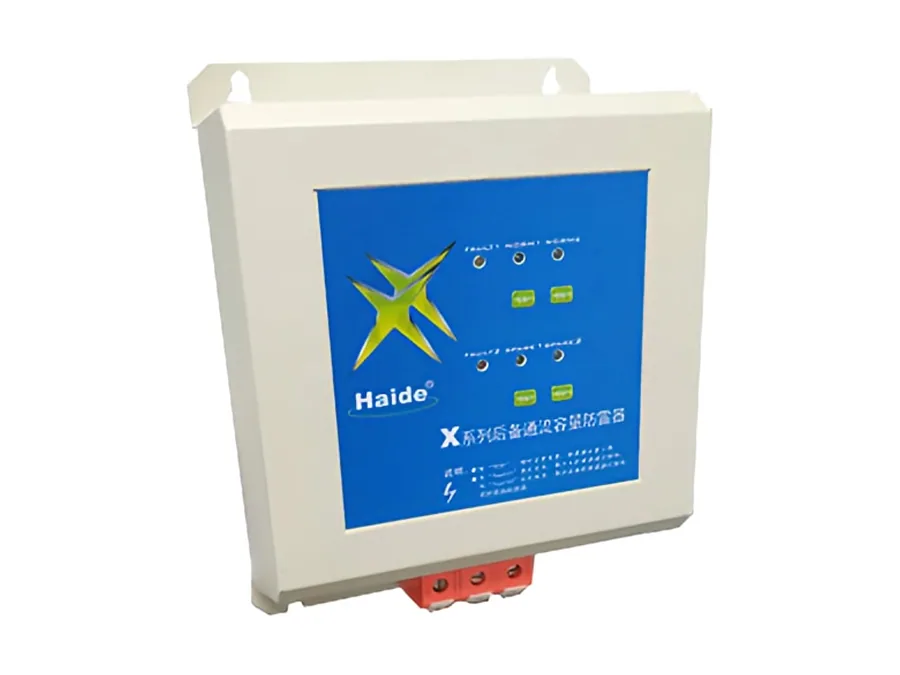

填写后提交，信息会直接发送到我们的企业微信，一个工作日内回复。 · 单相后备通流电源防雷箱 HD-D220X-XS
