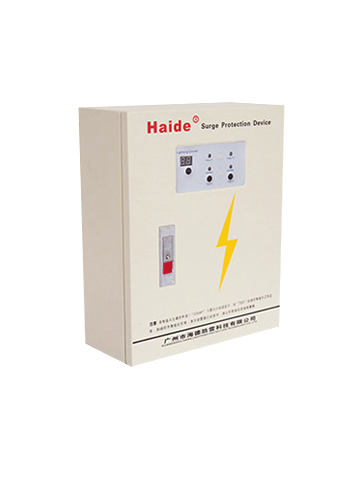

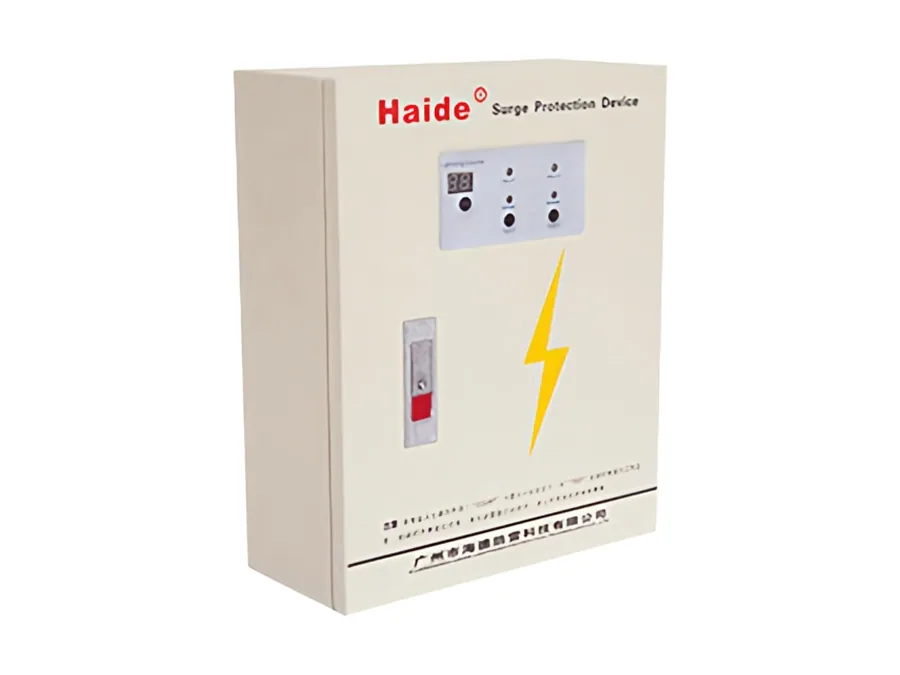

单相B+C复合型电源防雷箱
性能简介
复合型低压配电系统电涌保护器，箱式，依据IEC标准设计，采用提前点火间隙和能量自动匹配技术，具有失效检测指示、过流过热保护、雷击计数显示，具备非常大的雷电流泄放能力，适用于建筑物、机房、工厂、企业等总电源的B、C两级连通防雷保护，确保电子设备及其他用电设备的安全运行，维护极为方便，此防雷器并联于线路中，对后接设备的功率无限制。
技术参数表
| 型号 | HD-D220BC-XL200 | HD-D220BC-XL100 | HD-D220BC-XL60 | HD-D380/220B-XL |
|---|---|---|---|---|
| 依据EN60643-11，SPD | 1级 | |||
| 依据IEC60643-1，SPD | 1级 | |||
| 标称工作电压Un | 220V | |||
| 最大持续工作电压Uc | 275V | |||
| 标称放电电流In（8/20us） | 200kA | 100kA | 60kA | 10kA |
| 雷电冲击电流Iimp（10/350us） | 50kA | 25kA | 15kA | 12.5kA |
| 电压保护水平Up | 2kV | 1.5kV | 1kV | 2.5kV |
| 续流仰制If | 3kA | |||
| 响应时间Ta | 100ns | |||
| 工作温度范围Tup | -40℃至+70℃ | |||
| 工作状态指示 | 绿灯为正常工作，红灯为故障指示。 | |||
| 最小安装导体截面 | 6mm2多股线 | |||
| 雷击记数器 | 具备 | |||
| 保护等级 | IP20 | |||

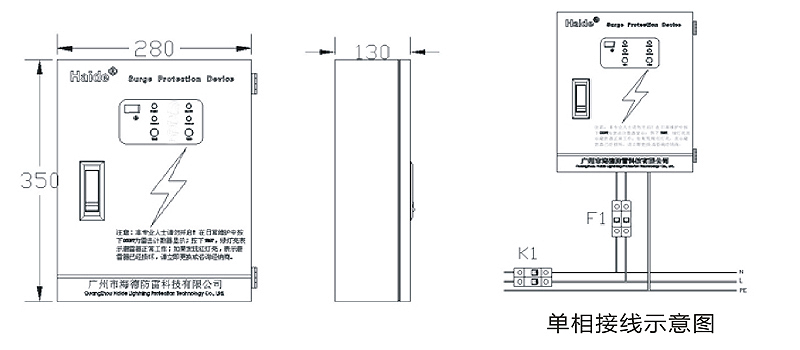

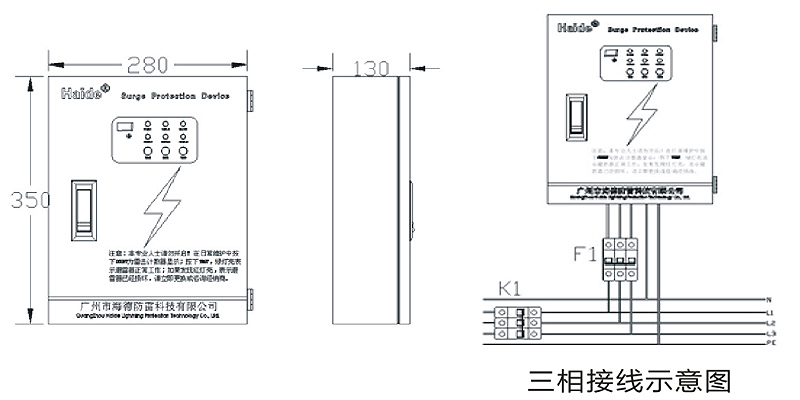

| 外形尺寸 | 280*350*130mm | |||
| 外壳材料 | 金属喷涂 | |||
| 接线方式 | 并联 | |||
| 保护方式 | 1+1/2+0 | |||
安装方法
远距离架空进线在进入建筑物时将零线重复接地。电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。建议导线规格：不小于6平方，导线要求短、直。
