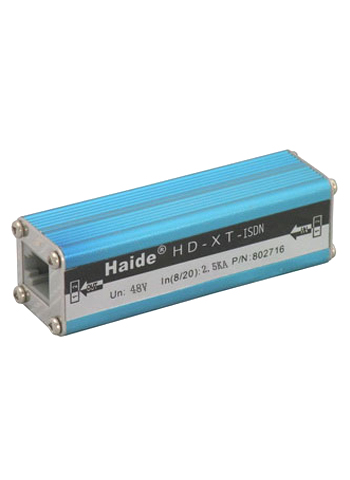

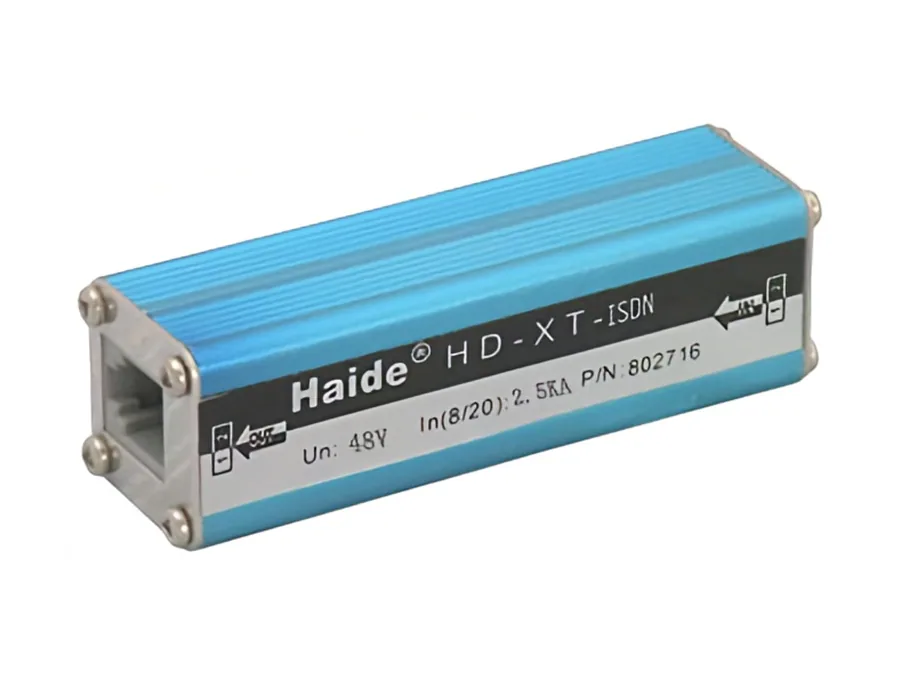

ISDN通信线路防雷器 HD-XT-ISDN
通信线路防雷产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
ISDN通信线路防雷器 HD-XT-ISDN 说明书（PDF，约 0.3 MB）
点击下载 PDFISDN通信线路防雷器
性能简介：
本产品残压输出极低，并保证快速响应时间。接口形式可选择RJ11、RJ45、接线端子等，保护线路单路，产品个数可选择单个或多个一体化封装，串联接法，具有双重的过压过流保护功能，典型应用为电话机、ADSL、DDN、ISDN、传真机、调制解调器、程控交换机等。
技术参数表：
| 型 号 | HD-XT-ISDN | |
|---|---|---|
| 标称工作电压Un | 48V | |
| 最大持续工作电压Uc | 55V | |
| 标称放电电流In（8/20us） | 2.5KA | |
| 最大放电电流Imax（8/20us） | 5KA | |
| 电压保护水平Up | （X-X） | 300V |
| 电压保护水平Up | （X-G） | 300V |
| 响应时间Ta | ≤1ns | |
| 插入损耗 | ≤0.2dB | |
| 串联阻抗R | 4Ω | |
| 数据传输速率 | 100Mbps | |
| 保护等级 | IP20 | |
| 外壳材料 | 屏蔽金属铝 | |
| 工作温度范围Tup | -40℃至+70℃ | |
| 接口方式 | RJ45 | |
| 保护线数 | 2，3线或1，4线 | |
| 安装导体截面 | 信号线最大为2.5mm2多股线 | |

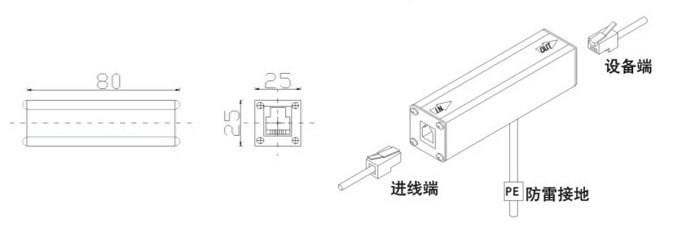

| 外形尺寸 | 80×25×25mm | |
安装说明： 在被保护设备的线路接口前段串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
